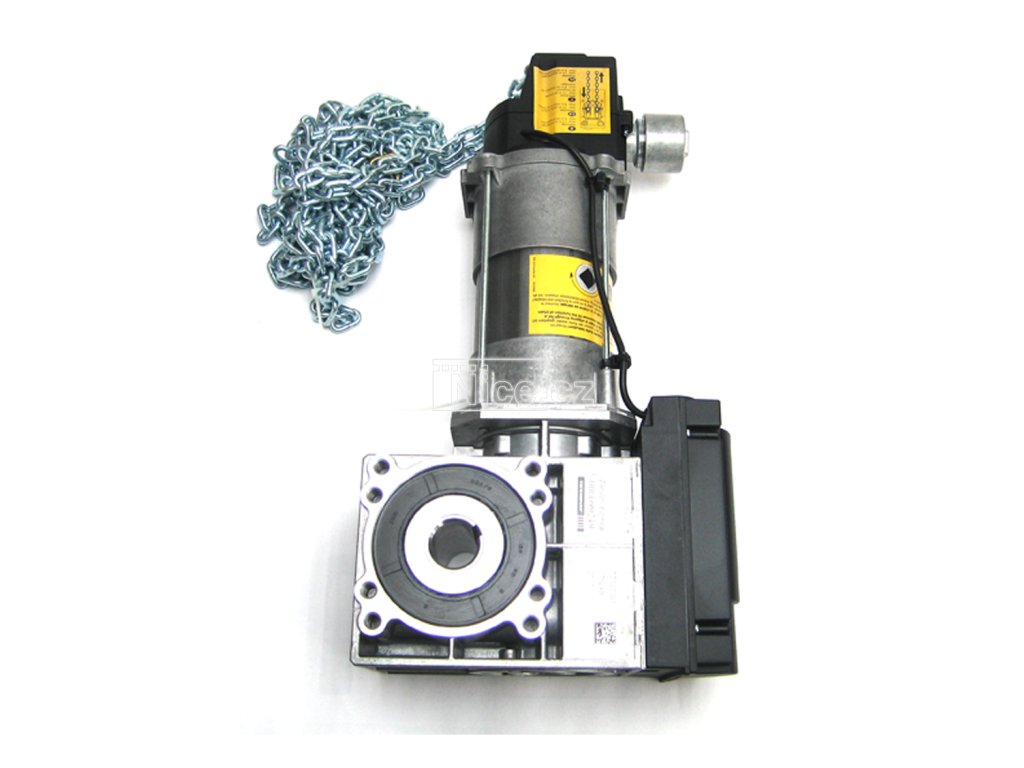

TMS10024TCE, TOM S boční samos. pohon 400 V, 100 Nm, 24 ot./min., řetěz. nouzové ovládání,

TOM S kvalitní boční samosvorný pohon 400V, 100Nm, 24 ot./min. pro sekční průmyslová garážová vrata o maximální hmotnosti 450 kg, s elektronickými koncovými spínačemi, 60% zatížení, IP54.
Nouzové ovládání pohonu je řešeno vestavěným kladkostrojem s řetězem o délce 5m

Popis výrobku
Elektromechanický, nereverzní převodový pohon, nabízený i ve verzi s elektronickým koncovým spínačem a kontrolou chodu pohonu prostřednictvím absolutního enkodéru. Je vyráběný v jedenácti verzích.
• flexibilní technologie: je nabízený s různými typy ručního nouzového odblokování s lankem, klikou nebo řetězem, čím je vždy zaručeno nejlepší možné řešení pro jakoukoli typologii automatizační techniky
• kompaktní a výkonný: kroutící moment až 140 Nm; rychlost až do 24 ot./min
• bezpečnost: automatizační technika splňuje nejnovější požadavky evropských norem a směrnic, které se vztahují na tato technologická zařízení a bezpečnost jejich provozu
• rychlá instalace na jakémkoli místě: Tom S může být namontován přímo na hřídel sekčních vrat (hřídele o průměru od 25,4 mm). Nástrčné konektory usnadňují zapojení; naprosto jednoduchá instalace a uvedení do provozu.
• robustní: Převodovka v olejové lázni a ozubená kola jsou celá vyrobená z bronzu.


Technické parametry
Pro hřídel O 25,4 mm
Maximální točivý moment 100 Nm
Jmenovitý točivý moment 80Nm
Počet otáček 24
Statický moment zastavení 600Nm
Maximální hmotnost vrat 450 kg
Výkon motoru 0,37 kW
Rozsah koncového spínače 15 otáček
Pracovní napětí 3x400V
Frekvence 50 Hz
Nominální absorpce 1,6A
Počet cyklů za hodinu 7
Provozní teplota -5°C/+40°C
Hladina hluku (akustický tlak) <70db(A)
Stupeň ochrany IP54
Hmontnost 14 kg
