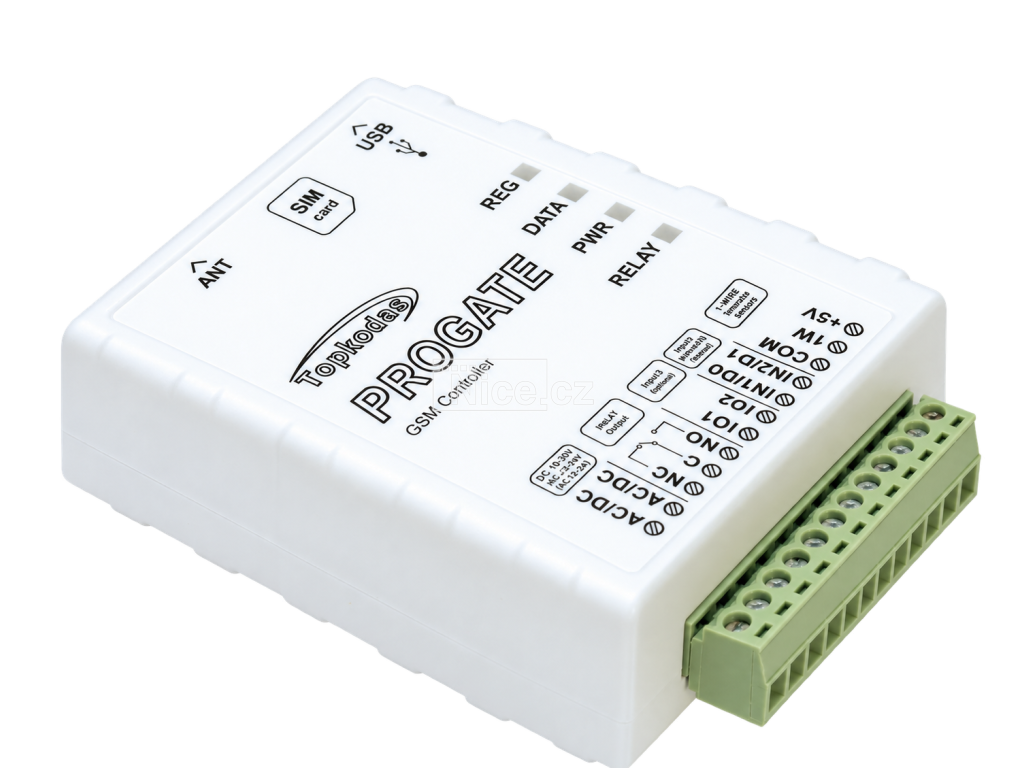

PROGATE-4G modul 4G/LTE GSM pro až 800 uživatelů
SBM0800 je moderní PROGATE-4G modul 4G/LTE GSM pro ovládání vjezdových bran, garážových vrat, závor a dalších zařízení pomocí mobilního telefonu. Umožňuje ovládání zdarma prozvoněním, prostřednictvím SMS nebo mobilní a webové aplikace SERANOVA.
Podporuje až 800 uživatelů, vzdálenou správu přístupových oprávnění a ovládání až 3 zařízení. Lze jej rozšířit o RFID čtečku, přístupovou klávesnici nebo čtečku elektronických čipů iButton.
Hlavní přednosti:
- 4G/LTE s podporou VoLTE – možnost provozu bez sítě 2G
- Až 800 uživatelů s individuálními oprávněními
- Ovládání prozvoněním zdarma, SMS nebo aplikací
- Až 3 ovládaná zařízení – 1 relé a 2 programovatelné výstupy
- Mobilní a webová aplikace SERANOVA
- Programování lokálně i vzdáleně pomocí SERA2
- Možnost připojení RFID, klávesnice a iButton čtečky
- Napájení 10–30 V DC nebo 12–24 V AC
SBM0800 – 4G/LTE GSM modul pro ovládání bran, vrat a závor až pro 800 uživatelů
SBM0800 je moderní PROGATE-4G modul 4G/LTE GSM pro pohodlné ovládání vjezdových bran, garážových vrat, závor a dalších zařízení. Umožňuje otevření bezplatným prozvoněním (bez účtovaného hovoru), pomocí SMS nebo prostřednictvím mobilní a webové aplikace SERANOVA. Nabízí správu až 800 uživatelských záznamů, vzdálenou konfiguraci i rozšíření o RFID čtečku, klávesnici nebo čipy iButton.
V balení není žádná anténa - vyber si požadovanou.
SIM karta (vyžaduje hlasové služby, SMS a mobilní data) a zdroj nejsou součástí dodávky.
Hlavní výhody
- Až 800 uživatelů s individuálními přístupovými oprávněními a možností časových omezení.
- Ovládání prozvoněním bez spojení hovoru, přes SMS nebo aplikaci SERANOVA pro Android, iOS a web.
- Až tři ovládaná zařízení: jedno integrované relé a dva programovatelné tranzistorové výstupy (podle zapojení s pomocnými relé).
- Další identifikace: RFID karta/čip, Wiegand klávesnice nebo čip iButton s dokoupitelnou čtečkou.
- Vzdálená správa: uživatelé, oprávnění, události a konfigurace pomocí SERANOVA a SERA2.
- Široké napájení: 10–30 V DC nebo 12–24 V AC.
- Kontrola stavu zařízení: možnost připojení snímačů a zobrazení stavu brány při správném zapojení.
Jak SBM0800 funguje?
Do modulu se vloží aktivní Nano SIM karta s aktivovanými hovory, SMS a mobilními daty, připojí napájení a vestavěné relé se propojí s ovládacím vstupem řídicí jednotky brány. Správce uloží telefonní čísla oprávněných uživatelů. Při příchozím volání modul číslo porovná se svou databází, oprávněný hovor odmítne bez jeho přijetí a aktivuje příslušný výstup. Řídicí jednotka následně provede běžný povel k otevření. Neznámá čísla jsou ignorována.
Uživatel nepotřebuje chytrý telefon ani aplikaci, pokud mu stačí prozvonění. Kdo upřednostňuje ovládání přes internet, může používat aplikaci SERANOVA. K dispozici jsou rovněž SMS příkazy.
Ovládání a přístupové možnosti
Prozvonění telefonem
Stačí zavolat na telefonní číslo vložené SIM karty. Modul ověří číslo volajícího, hovor odmítne a vyšle povel. Za nepřijatý hovor se běžně neúčtuje cena hovoru; tarif SIM karty, SMS nebo data mohou být zpoplatněny zvlášť.
Mobilní a webová aplikace SERANOVA
Aplikace umožňuje ovládat výstupy, spravovat uživatele a jejich oprávnění, sledovat události a přijímat oznámení. Pro tyto funkce je nutné funkční mobilní datové připojení SIM karty, aktivní služba SERA Cloud a odpovídající nastavení.
SMS zprávy
Pomocí SMS lze aktivovat výstupy a provádět vybraná nastavení modulu. Podporované příkazy jsou uvedeny v dokumentaci.
RFID, klávesnice a iButton
K modulu lze připojit kompatibilní čtečky RFID s rozhraním Wiegand, přístupovou klávesnici nebo čtečku elektronických čipů iButton DS1990A. Uživatel tak může používat telefon, kartu, přívěsek či kód podle konkrétní instalace. Čtečky a identifikační čipy nejsou součástí základního modulu.
800 uživatelů a individuální oprávnění
Kapacita systému činí až 800 uživatelských záznamů, nikoliv 800 nezávislých záznamů pro každý typ identifikace zvlášť. Databáze může zahrnovat telefonní čísla, RFID identifikátory, kódy a čipy iButton. Uživatelům lze přidělit povolené výstupy a časová pravidla včetně kalendářních omezení a svátků.
To ocení například bytové domy a SVJ, firmy, parkoviště, hotely nebo areály s častou změnou uživatelů: přidání a odebrání oprávnění nevyžaduje výměnu zámků ani vydávání dalších dálkových ovladačů.
Ovládání více zařízení
SBM0800 obsahuje jedno přepínací relé NO/NC a dva programovatelné vstupy/výstupy I/O1 a I/O2. Podle zapojení lze ovládat například vjezdovou bránu, garážová vrata a závoru. I/O1 a I/O2 jsou při použití jako výstupy tranzistorové typu Open Drain – nejsou to další bezpotenciálová relé. Pro připojení druhého a třetího zařízení tak může být nutné doplnit pomocné reléové členy a zajistit kompatibilní elektrické zapojení.
Kontrola polohy brány a hlášení událostí
Vstupy modulu lze využít pro kontakt nebo snímač polohy, například pro vyhodnocení otevřené či zavřené brány. Při správném zapojení a konfiguraci lze stav využívat v aplikaci a pro upozornění na události. Bez samostatného snímače modul skutečnou polohu brány nezjistí. Pohyb, bezpečnostní prvky a ochranné funkce vždy nadále řídí řídicí jednotka pohonu.
Vzdálená správa a programování
SERANOVA slouží k pohodlnému ovládání a správě přístupu. Pro odborné nastavení je určen program SERA2, který umožňuje připojení přes mini USB nebo vzdáleně prostřednictvím SERA Cloud. Nastavení lze uložit do souboru a použít při další instalaci. K dispozici jsou také SMS konfigurační příkazy.
Kde SBM0800 využijete?
- Rodinné domy – brána a garážová vrata,
- bytové domy a SVJ – společné vjezdy,
- firemní a logistické areály – správa přístupu zaměstnanců,
- parkoviště – ovládání závor,
- hotely, penziony, školy a administrativní budovy,
- další zařízení s kompatibilním elektrickým ovládacím vstupem.
Technické parametry
| Identifikace a komunikace | |
|---|---|
| Model / výrobce | SBM0800 / TOPKODAS PROGATE 4G/LTE |
| Dodávaná evropská verze | 4G.E2.D, podpora VoLTE |
| Mobilní síť | 4G LTE Cat. 1; podpora GSM/GPRS/EDGE; možnost nastavení LTE only |
| SIM karta | Nano SIM |
| Anténa | Konektor SMA; externí antény dle příslušenství |
| Ovládání | Prozvonění, SMS, Android/iOS/web SERANOVA, RFID, PIN, iButton |
| Uživatelé a správa | |
| Uživatelská databáze | Až 800 záznamů (telefon, RFID, iButton, kód) |
| Administrátoři pro SMS/volání | Až 8 |
| RFID čtečka | Wiegand 26 bitů (D0/D1) |
| Klávesnice | Wiegand, 8bitový formát zadávání kláves |
| iButton | DS1990A, 64bitové ID |
| Časová oprávnění | Programovatelné rozvrhy včetně svátků |
| Konfigurace | SERA2 přes mini USB nebo vzdáleně, SERANOVA, SMS |
| Události | Nevolatilní protokol a buffer, až 3 072 záznamů podle rychlého návodu |
| Napájení, relé a programovatelné I/O | |
| Napájení | 10–30 V DC nebo 12–24 V AC |
| Spotřeba v klidu | Do 50 mA bez připojených externích zařízení |
| Doporučení pro napájecí zdroj | Zajistit dostatečnou proudovou rezervu; instalační manuál uvádí min. 0,5 A |
| Hlavní relé | 1× přepínací NO/NC, 1 A při 30 V DC nebo 0,5 A při 125 V AC |
| Programovatelné I/O | 2× I/O1, I/O2, vstup nebo výstup Open Drain |
| Výstupní zatížitelnost I/O | 1 A / 30 V dle instalačního manuálu; ověřit způsob zapojení |
| Samostatné vstupy | 2× IN1, IN2 |
| Analogový rozsah vstupů | 0–30 V |
| Konfigurace vstupů | NO, NC, EOL 5,6 kΩ; další režimy dle manuálu |
| Rozhraní 1-Wire | iButton DS1990A, teplotní DS18B20, kompatibilní snímače AM23xx |
| Pomocné napájení čidel | 5 V / max. 100 mA |
| 1W v režimu výstupu | Max. 3,3 V / 10 mA |
| Délka sběrnice 1-Wire | Až 100 m podle kabeláže a rušení |
| Provozní a mechanické údaje | |
| Rozměry | 73 × 62 × 26 mm |
| Hmotnost | 70 g (modul), přibližně 90 g (balení) |
| Provozní teplota | −20 až +55 °C podle rychlého návodu |
| Relativní vlhkost | 0–90 %, bez kondenzace |
| Programovací konektor | Mini USB |
| Signalizace | LED POWER, NET, DATA, RELAY |
| Montáž | Na stěnu, do vhodné instalační krabice, na DIN lištu s adaptérem |
Poznámka: Technická dokumentace různých vydání výrobce uvádí u některých údajů (například teploty a počtu událostí) odlišné hodnoty. Pro přesnou konfiguraci použijte dokumentaci odpovídající dodané revizi zařízení.
Volitelné příslušenství
| Objednací kód | Příslušenství a použití |
|---|---|
| ANT.MINI | Miniaturní šroubovací anténa pro SBM0800. |
| ANT.LEPI | Externí nalepovací anténa 4G LTE, 3 dBi, SMA, kabel 2 m. |
| ANT.MAGI | Externí magnetická anténa 4G LTE, 5 dBi, SMA, kabel 2 m. |
| PR-USB/A-MiniUSB/B | Programovací kabel pro připojení k PC a nastavení pomocí SERA2. |
| PR-DS1990A | Ocelový elektronický čip iButton s černým držákem. |
| PR-PB-L1/LED | Čtečka elektronických čipů iButton s LED. |
| PR-DIN | Montážní sada na DIN lištu. |
| PR-MAIT-12V/1A | Impulsní napájecí zdroj 12 V DC / 1 A. |
| MILO.SBM | Plastová instalační krabice IP55; vhodnost konkrétního uspořádání se SBM0800 je třeba ověřit. |
Výběr antény: Pro instalace s dostatečným signálem lze použít malou šroubovací anténu. Pokud je modul v kovovém rozvaděči nebo je signál slabší, bývá vhodnější externí nalepovací či magnetická anténa umístěná na vhodném místě.
Co je potřeba k uvedení do provozu?
Modul SBM0800, odpovídající napájení, anténa a aktivní Nano SIM karta. Pro běžné ovládání prozvoněním není třeba pořizovat RFID čtečku ani programovací kabel. Pro ovládání aplikací a vzdálenou správu potřebujete také mobilní data a správně nastavenou službu SERA Cloud.
Důležité informace k instalaci
- Pro ovládání prozvoněním musí SIM karta i síť operátora podporovat požadované hlasové služby, u provozu pouze v LTE také odpovídající VoLTE funkci.
- Provoz aplikace SERANOVA a vzdálené konfigurace vyžaduje mobilní datové připojení.
- SIM karta musí být nastavena podle požadavků výrobce; pro rychlé uvedení do provozu se obvykle vypíná požadavek na PIN.
- Při prvním použití doporučujeme změnit výchozí přístupové kódy a hesla.
- Relé modulu zpravidla poskytuje impuls pro řídicí jednotku pohonu; bezpečnostní funkce brány zůstávají v kompetenci její vlastní řídicí jednotky.
- USB slouží k programování; podle návodu neslouží k běžnému napájení modemu.
SBM0800 je přístupový systém, který nabízí jednoduché otevírání prozvoněním a zároveň pokročilé funkce pro profesionální instalace s desítkami či stovkami uživatelů. Výrobcem je litevská společnost TOPKODAS. Dodávaná evropská varianta 4G.E2.D podporuje také VoLTE a provoz v režimu pouze LTE, tedy bez závislosti na síti 2G.
