Pohony MEC200 pro posuvné brány do 2000 kg, 230/400 Vac, vyber variantu
Pohon MEC200 pro posuvné brány do 2000 kg, 230/400 Vac s vertikálním uložením, bez řídící elektronické jednotky (tu je třeba přiobjednat zvlášť), s elektrobrzdou a vzduchem chlazený anebo bez chlazení a elektrobrzdy.
Vyber si variantu
Neúnavný pohon MEC200 pro posuvné brány do 2000 kg, 230/400 Vac, bez řídící elektronické jednotky (tu je třeba přiobjednat zvlášť), vzduchem chlazený anebo bez chlazení.
Varianty

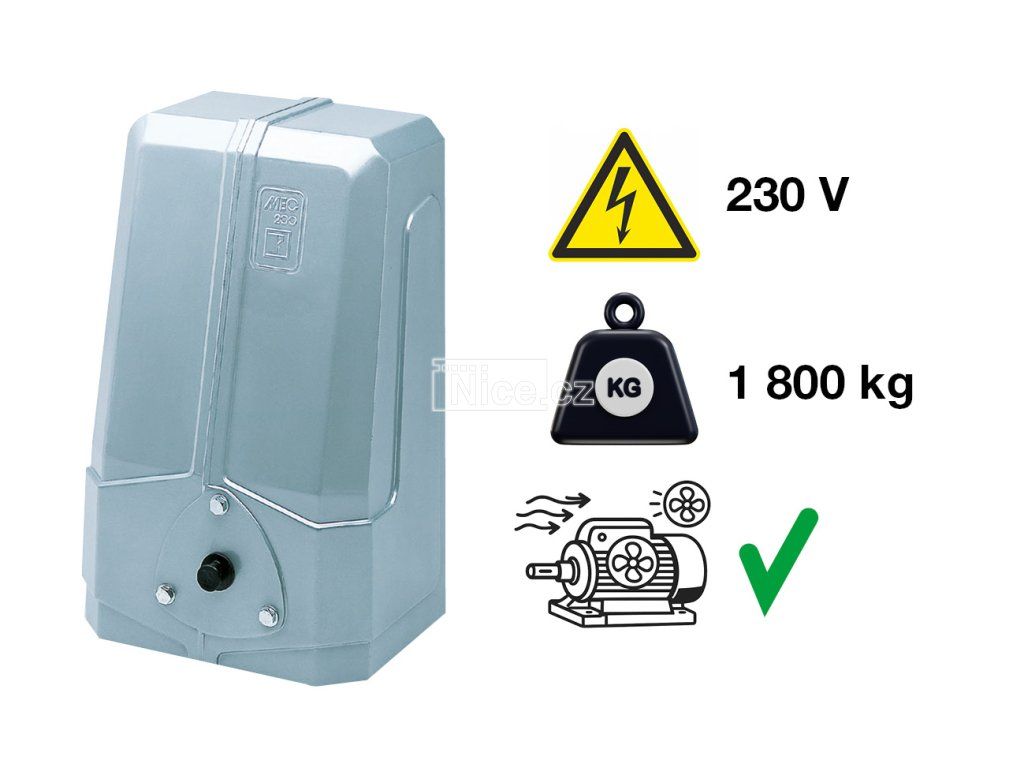

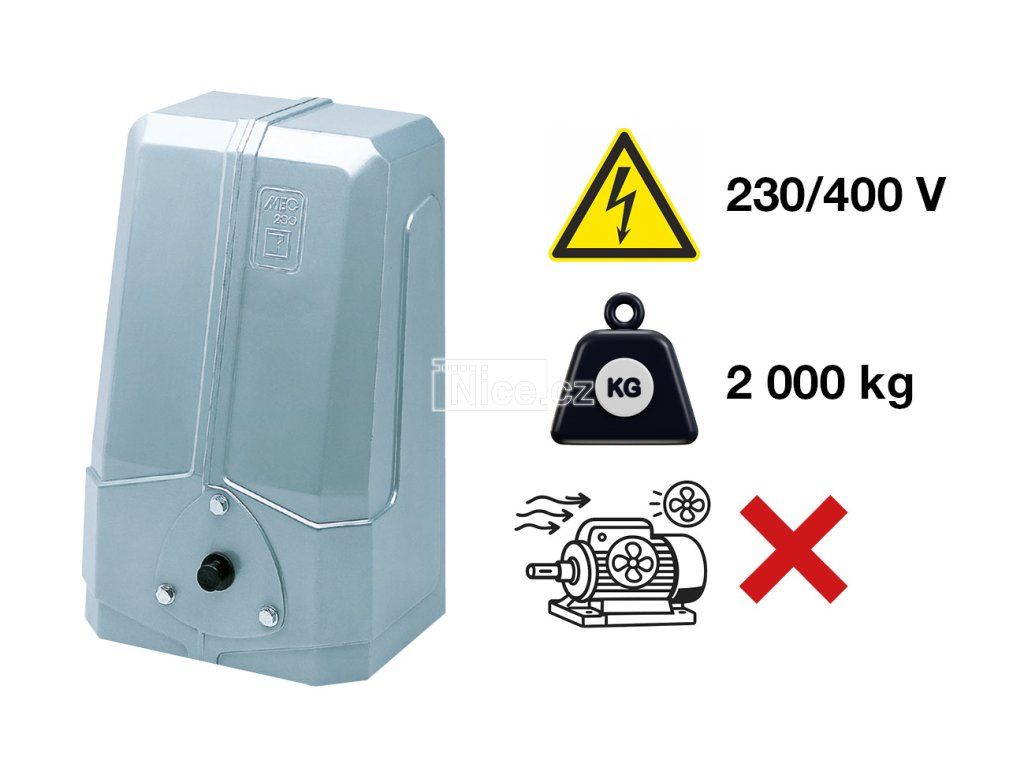

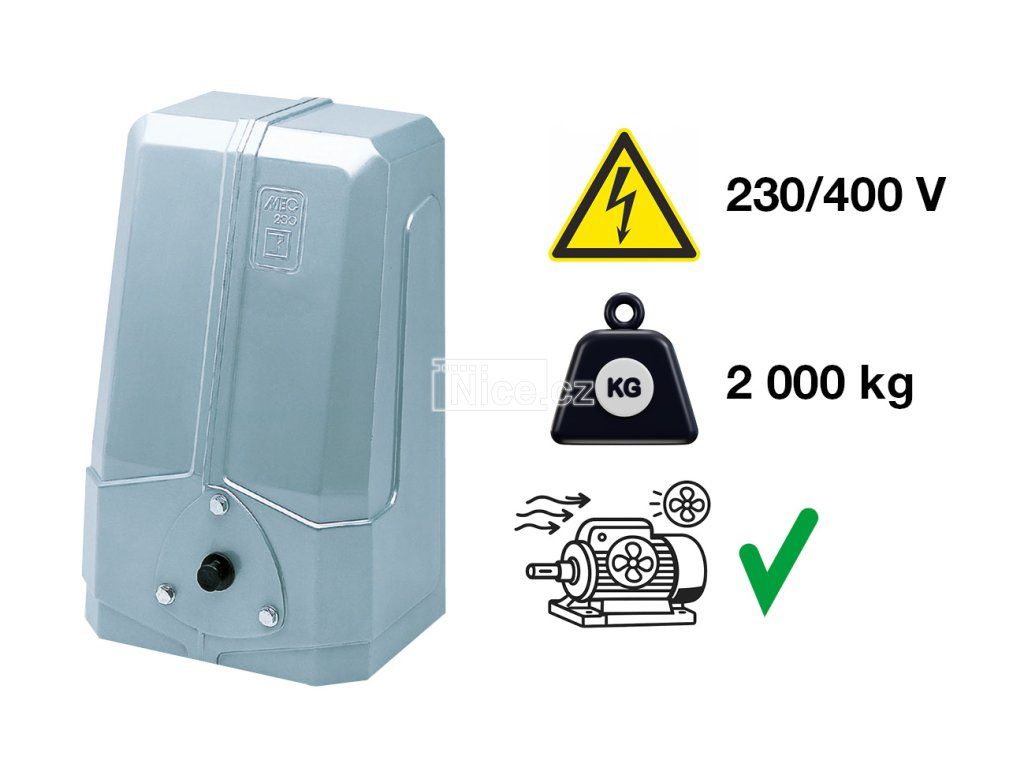

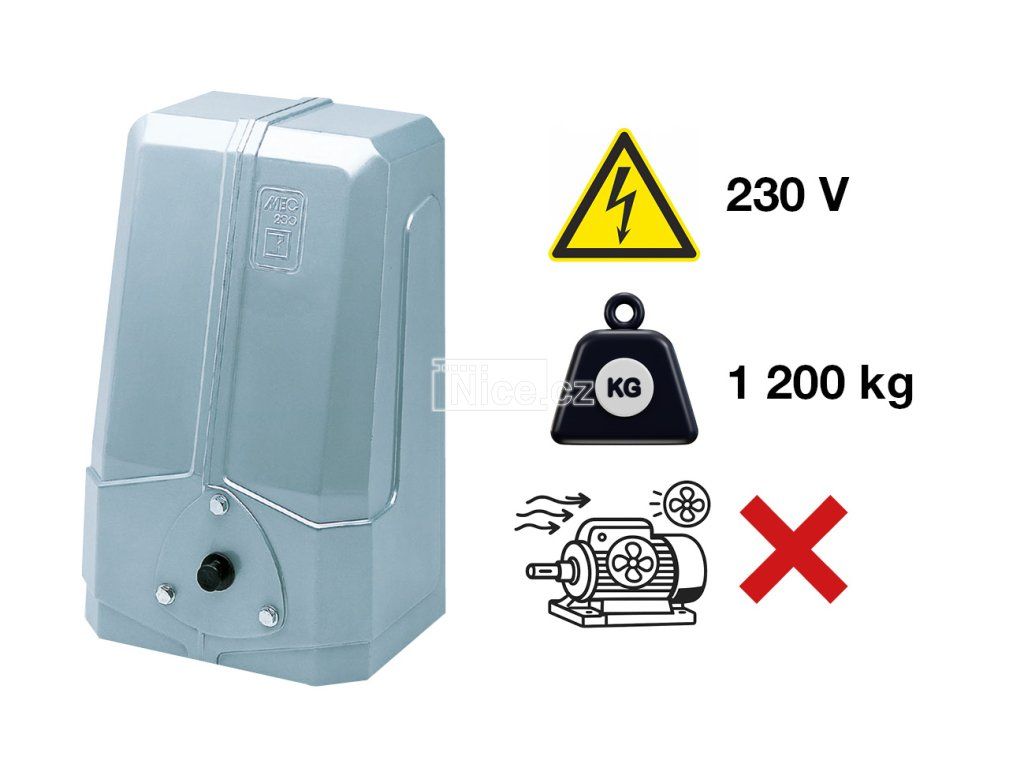

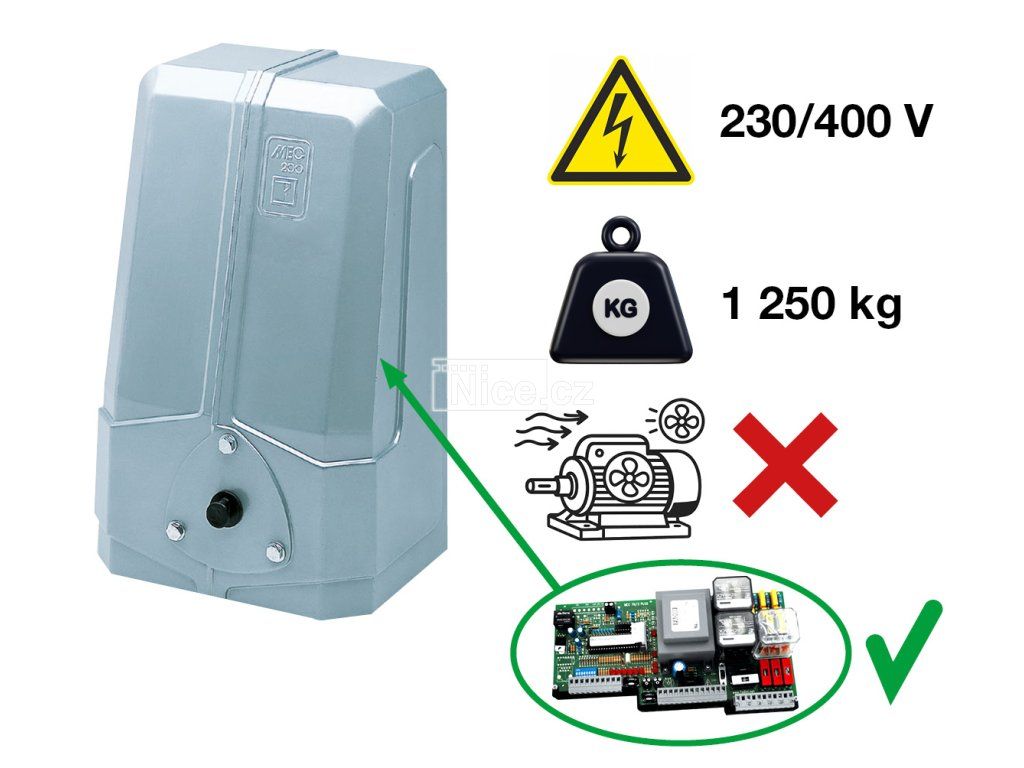

nad cenou motoru jsou malé obrázky, kdy se po najetí myší na každý z nich objeví klíčové parametry: napájecí napětí, max. váha brány a zda je dovnitř pohonu integrována řídící elektronika. Po kliknutí na každý obrázek s parametry se zobrazí konkrétní varianta požadovaného motoru s cenou a skladovou dostupností.
 |
 |
Volba napájecího napětí přímo ovlivňuje maximální hmotnost brány, pro kterou je pohon určen. Při napájení 230 V AC je maximální doporučená hmotnost brány až 1 800 kg. Varianta 230/400 V AC umožňuje použití pro těžší brány s hmotností až 2 000 kg, a je proto vhodná zejména pro průmyslové a vysoce zatěžované instalace. Třífázové napájení 400 V AC poskytuje vyšší výkon, lepší rozběhové vlastnosti a stabilnější provoz při intenzivním používání nebo při pohybu velmi těžkých bran. |
 |
Maximální hmotnosti uvedené výrobcem je nutné chápat jako laboratorní nebo ideální provozní hodnoty při správně instalované a perfektně se pohybující bráně.
Proto se v praxi doporučuje ponechat dostatečnou výkonovou rezervu a nevolit pohon na hranici maximální povolené hmotnosti. V našich podmínkách je vhodné počítat u samonosných bran s bezpečnostní rezervou 100 % podle provozních podmínek, délky brány a četnosti používání. Správně dimenzovaný pohon pak pracuje s nižším zatížením, má klidnější chod, lépe zvládá nepříznivé podmínky a dosahuje výrazně delší životnosti.
|
|
 |
 |

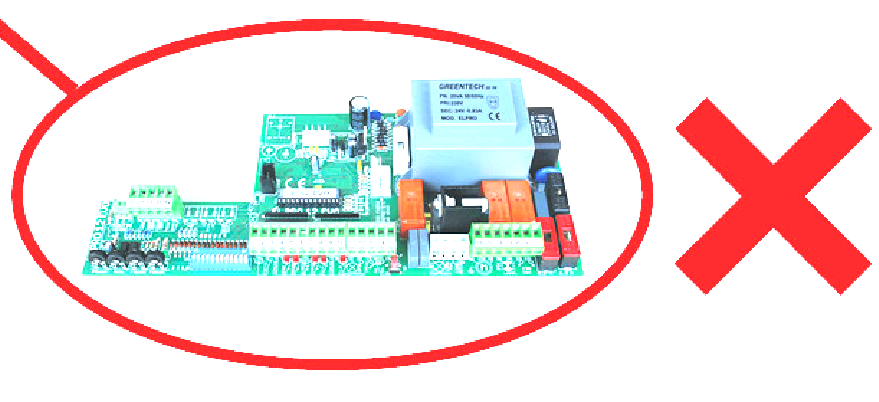

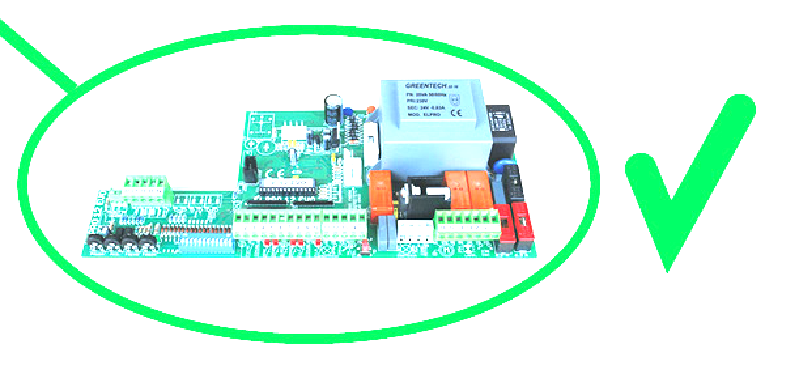

Převodový motor pracuje v olejové lázni a při častých cyklech vzniká značné množství tepla. To se přenáší do těla pohonu a následně i do prostoru s elektronikou. To se přenáší do těla pohonu a následně i do prostoru s elektronikou. Vestavěná řídicí jednotka je proto vystavena vyšším provozním teplotám, vibracím i kondenzaci vlhkosti. Elektronické součástky přitom obecně dlouhodobě nemají rády vyšší teploty — zejména kondenzátory, napájecí části nebo výkonové prvky. Proto se u výkonnějších a průmyslových verzí často používá externí řídicí jednotka umístěná samostatně v rozvaděči. |
 |
 |
Elektrobrzda u těžkých bran má za úkol rychle zastavit velkou hmotu, zabránit doběhu brány setrvačností, držet bránu bezpečně v poloze a omezit namáhání převodů při zastavení. Takže MEC200 má na zadní části motoru chladicí ventilátor, motor má výrazné chladicí žebrování, ventilátor žene vzduch přes tělo motoru a proudící vzduch odvádí teplo z pláště motoru a nepřímo i z převodové části. |
Každá sada obsahuje elektromechanický pohon s mechanickou spojkou, pastorkem pro hřeben, kotevní základovou desku se šrouby pro upevnění do podkladu, mechanické koncové spínače, dvojici nájezdových plechů koncových spínačů a klíč pro manuální odblokování pohonu. Elektronická řídicí jednotka a vzduchem chlazený motor s elektrobrzdou jsou součástí pouze u vybraných modelů podle specifikace uvedené v tabulce.
Výhody MEC200.213
Vysoká kvalita evropské výroby
Kvalitní a výkonný pohon vhodný pro silné zatížení
Celokovové provedení
Vše, co byste o pohonu měli vědět:

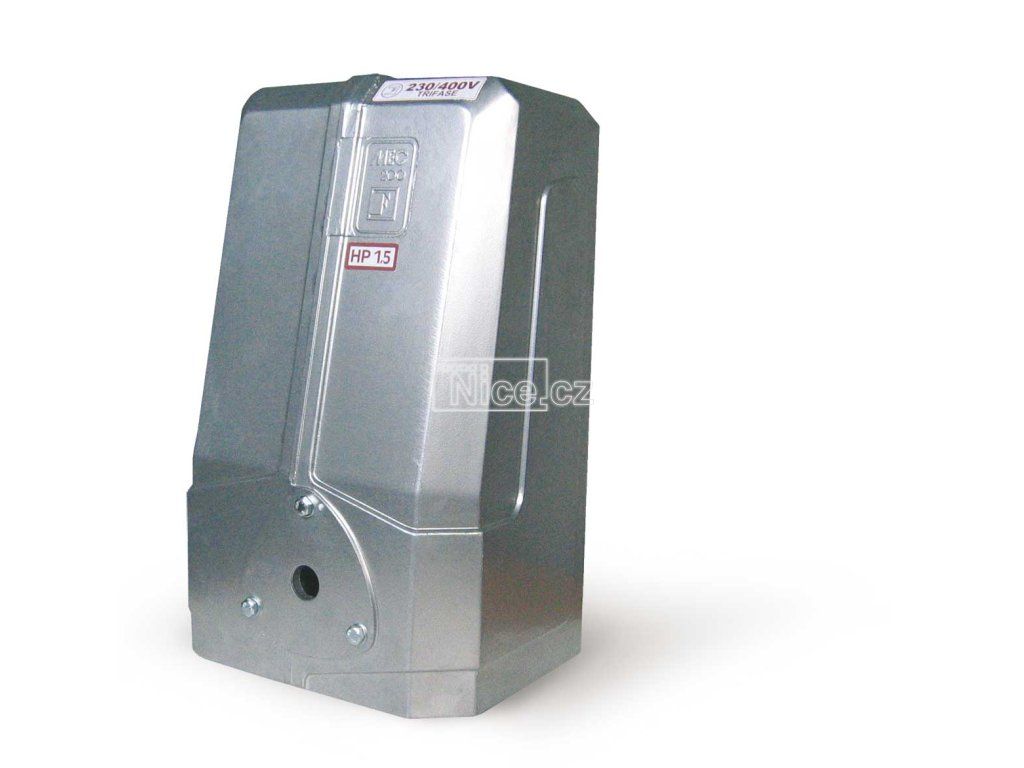

Pohonu MEC200.213 s výkonem motoru 1.5 HP a napájením 400 V pro vertikální montáž se jen tak ledacos nevyrovná.
Je to mohutný celokovový pohon s kvalitní převodovkou s dvojitou spojkou, ručním odblokování pohonu pro případ výpadku elektrického proudu a mechanickými koncovými spínači.
Jedná se o elektromechanický pohon
Pohon, díky kterému dokážete vyřešit automatizace míst, kde by většinou elektromechanické pohony nebyly schopny držet krok a odvádět očekávaný výkon - MEC200 vyhovuje i těm nejvyšším nároků na výkon.
Obsah balení
Každá sada obsahuje elektromechanický pohon s mechanickou spojkou, pastorkem pro hřeben, kotevní základovou desku se šrouby pro upevnění do podkladu, mechanické koncové spínače, dvojici nájezdových plechů koncových spínačů a klíč pro manuální odblokování pohonu. Elektronická řídicí jednotka a vzduchem chlazený motor s elektrobrzdou jsou součástí pouze u vybraných modelů podle specifikace uvedené v tabulce.
| Parametr | 0,5 HP – 1f | 0,5 HP – 3f | 1 HP – 1f | 1 HP – 3f | 1,5 HP – 3f |
|---|---|---|---|---|---|
| Napájení (V ac – Hz) | 230 – 50 | 230/400 – 50 | 230 – 50 | 230/400 – 50 | 230 – 50 |
| Příkon (W) | 510 | 575 | 1 130 | 1 030 | 1 500 |
| Odebíraný proud (A) | 2,4 | 2,1/1,2 | 5,7 | 3,7/2,2 | 5,1/3 |
| Výstupní výkon (kW) | 0,37 | 0,37 | 0,73 | 0,73 | 1,1 |
| Otáčky motoru (min⁻¹) | 1 380 | 1 380 | 1 380 | 1 380 | 1 380 |
| Kondenzátor (µF) | 20 | – | 40 | – | – |
| Jmenovitý točivý moment (Nm) | 40 | 40 | 80 | 80 | 110 |
| Rychlost pojezdu (m/min) | 10 | 10 | 10 | 10 | 10 |
| Převodový poměr | 1/32 | 1/32 | 1/32 | 1/32 | 1/32 |
| Pracovní teplota (°C) | −25 až +80 | −25 až +80 | −25 až +80 | −25 až +80 | −25 až +80 |
| Koncový spínač | mechanický | mechanický | mechanický | mechanický | mechanický |
| Stupeň krytí IP | 55 (C) | 55 (C) | 55 (C) | 55 (C) | 55 (C) |
| Typ oleje | 706L | 706L | 706L | 706L | 706L |
| Hmotnost (kg) | 19,5 o – 19 v | 18,5 o – 18 v | 23,5 o – 23 v | 21,5 o – 21 v | 25,5 o – 25 v |
| Intenzita použití | velmi intenzivní | velmi intenzivní | velmi intenzivní | velmi intenzivní | velmi intenzivní |
Doplňkové parametry
| Kategorie: | težké 2000 kg a více |
|---|---|
| EAN: | Zvolte variantu |
