zinkovaný C profil 75x80 mm pro samonosné brány do 10 m a max. 600 kg, délka 6 m
Řada L2 pro samonosné posuvné brány

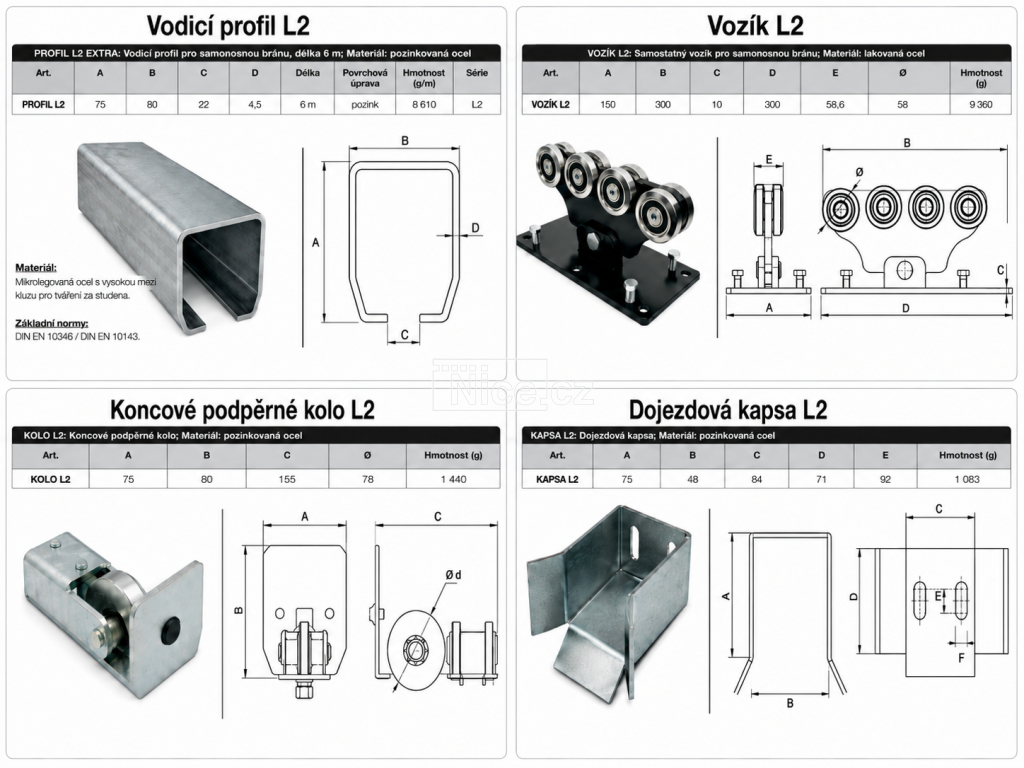

L2 je systém kování pro střední a větší samonosné posuvné brány. Pro návrh řady L2 výrobce uvádí maximální světlou šířku průjezdu 10 m a hmotnost brány až 600 kg. Základ systému tvoří vodicí profil L2, vozíky L2, koncové podpěrné kolo, dojezdová kapsa a napínák.

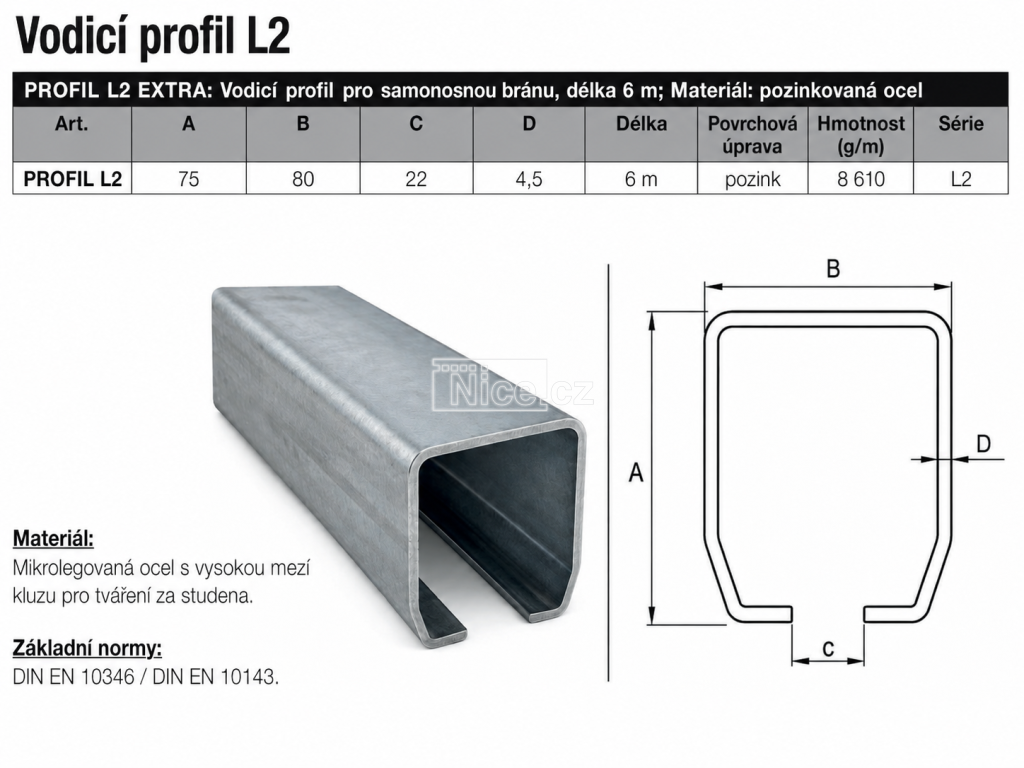

Vodicí profil L2
Rozměry profilu 75 × 80 mm, tloušťka materiálu 4,5 mm, délka 6 m. Pozinkovaná mikrolegovaná ocel s vysokou mezí kluzu pro tváření za studena.
Vozík L2
Samostatný vozík pro samonosnou bránu z lakované oceli. Rozměry A 150 mm, B 300 mm, C 10 mm, D 300 mm, E 58,6 mm, průměr kola 58 mm.
Koncové podpěrné kolo L2
Pozinkované koncové podpěrné kolo. Rozměry A 75 mm, B 80 mm, C 155 mm, průměr 78 mm.
Dojezdová kapsa L2
Pozinkovaná dojezdová kapsa. Rozměry A 75 mm, B 48 mm, C 84 mm, D 71 mm, E 92 mm.
Napínák 844
Napínák pro seřízení brány z pozinkované oceli.
Dimenzování řady L2
Pro řadu L2 uvádí výrobce návrhovou hmotnost P = 600 kg. Se zvětšující se světlou šířkou průjezdu L je nutné zvětšovat také rozteč vozíků I a délku základu F.
| P (kg) | L (m) | I (m) | A (m) | C (m) | F (m) | E (m) | H (m) | D (m) | M (m) |
|---|---|---|---|---|---|---|---|---|---|
| 600 | 4 | 1,80 | 0,40 | 0,15 | 2,60 | 0,60 | 0,60 | 0,40 | 6,75 |
| 600 | 6 | 2,50 | 0,40 | 0,15 | 3,30 | 0,60 | 0,60 | 0,40 | 9,45 |
| 600 | 8 | 3,15 | 0,40 | 0,15 | 3,95 | 0,60 | 0,60 | 0,40 | 12,10 |
| 600 | 10 | 3,70 | 0,40 | 0,15 | 4,50 | 0,60 | 0,60 | 0,40 | 14,65 |
Jak se počítá zatížení vozíků
F1 = F2 + P
F2 = P × (L/2 + A) / I
Čím jsou vozíky blíže k sobě, tím rychleji rostou síly F1 a F2. Výrobce proto doporučuje minimální rozteč:
I(min) = L / 3
a současně platí:
L / 3 < I < L
Rozměry brány a potřebný prostor
| A | vzdálenost od středu vozíku k líci sloupku / vodicího profilu |
|---|---|
| I | rozteč mezi dvěma vozíky |
| C | šířka dorazového sloupku |
| D | vzdálenost od okraje betonového základu ke středu vozíku |
| E | šířka železobetonového základu |
| F | délka železobetonového základu; F(min) = 2D + I |
| H | výška železobetonového základu |
| L | světlá šířka průjezdu |
| M | celková délka brány včetně vodicího profilu; M = L + 2A + I + C |
| N | potřebný prostor pro provoz brány; N = 2M − (I + 2A) |
Dimenzování betonového základu
W = E × F × H × 2200
kde W je hmotnost železobetonového základu a 2200 kg/m³ je použitá objemová hmotnost betonu.
Výrobce doporučuje, aby pro správné dimenzování základu platilo:
W > 2,5 × F2
Tím se zajistí dostatečné vyvážení hmotnosti konzolově vyložené brány.
Konstrukce brány pro řadu L2
Pro L2 výrobce uvádí maximální světlou šířku průjezdu 10 m a maximální hmotnost 600 kg. V konstrukčním příkladu je použit spodní jekl 150 × 80 × 3 mm, horní, svislý a šikmý jekl 80 × 80 × 3 mm a koncový svislý jekl 30 × 30 × 3 mm. Konstrukční pevnost byla vedle fyzických zkoušek ověřována také analýzou namáhání v Autodesk Inventor Professional.
Poznámka: Uvedené hodnoty vycházejí z katalogového dimenzování výrobce. Konkrétní konstrukce brány a základu musí vždy odpovídat skutečným rozměrům, hmotnosti, výplni, zatížení větrem a místním podmínkám.
Doplňkové parametry
| Kategorie: | 3) do 7 - 10 m a 800 kg řada L |
|---|---|
| Hmotnost: | 52.2 kg |
