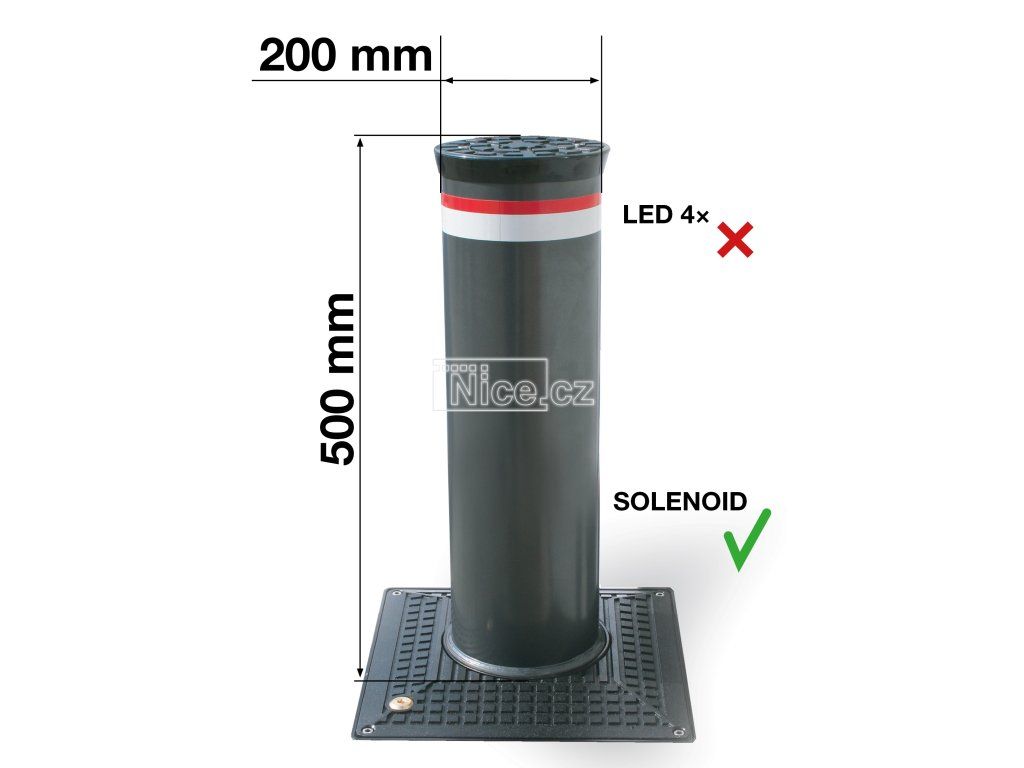

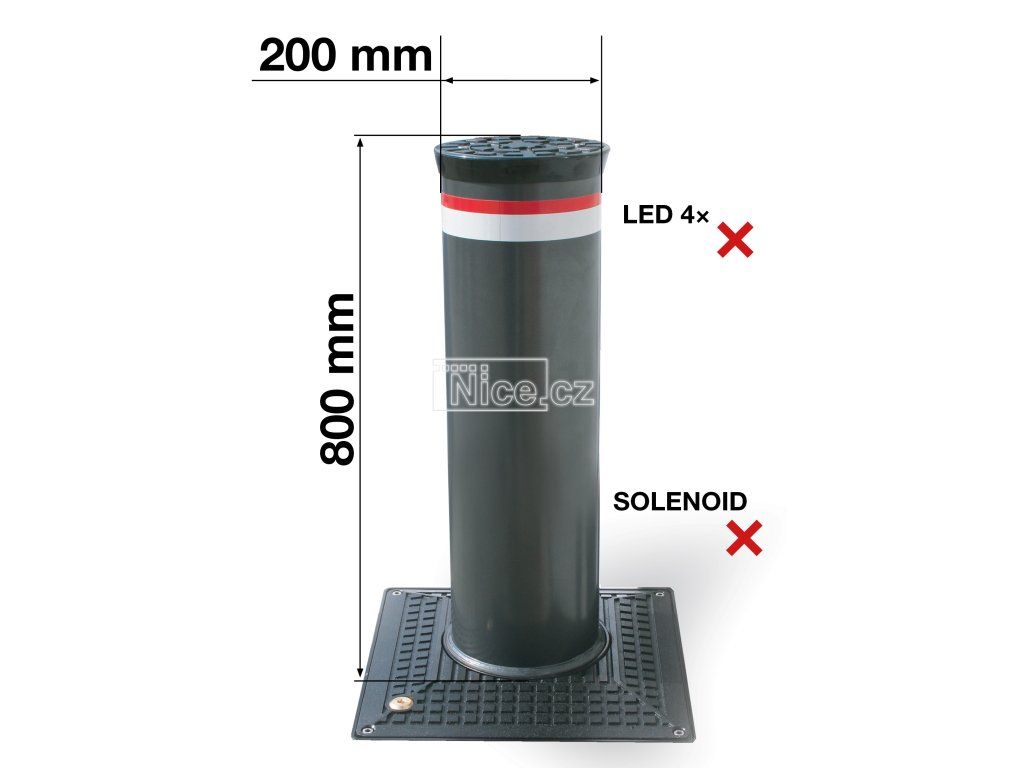

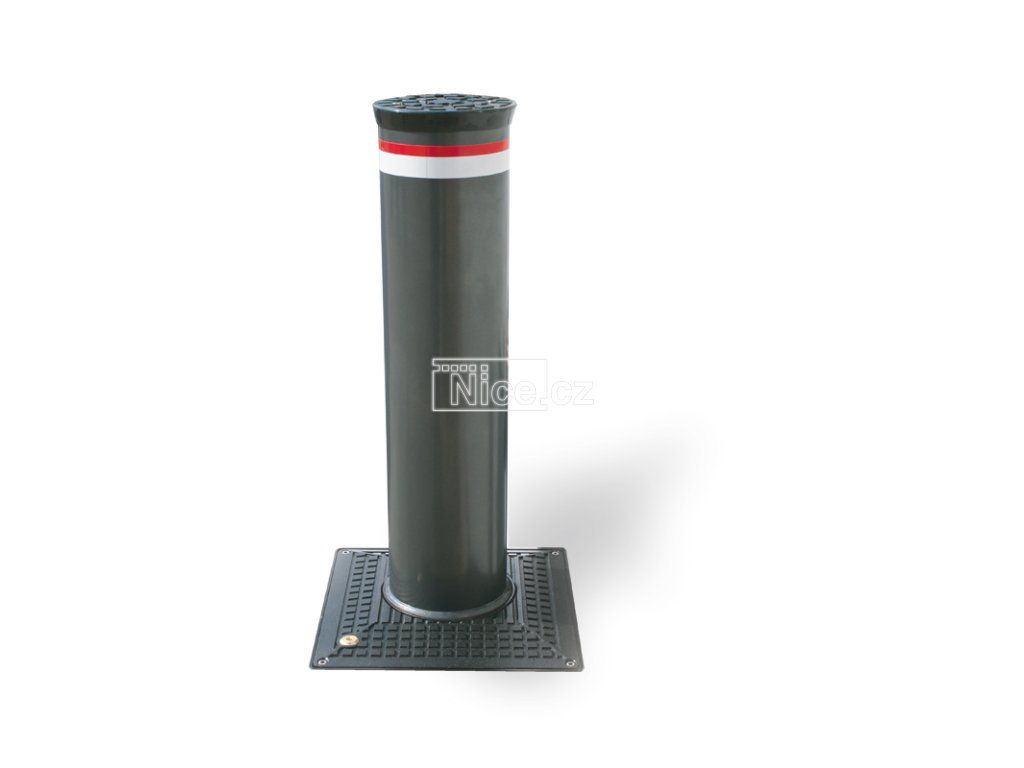

VIGILO ocelový sloup výsuvný hydraulický, průměr 200 mm, výsuv 500 - 800 mm

Výsuvný hydraulický sloup o výšce 500 / 600 / 800 mm doporučujeme pro regulaci provozu do obytných prostorů, průjezdů na soukromá místa, na privátní parkoviště a do soukromých vjezdů obecně. Také pro komerční a průmyslové využití.

Rychlá a jednoduchá instalace

Odlehčená konstrukce podzemního pouzdra umožňuje instalaci bez nutnosti speciálních výkopových nebo zednických prací. Ocelový válec je ošetřen kataforézou a opatřen odolným práškovým lakem proti poškrábání, hlava sloupku má gumovou ochrannou hranu. Volitelně je dostupné provedení z kartáčované nerezové oceli AISI 304. Sloupek je vybaven koncovými spínači pro horní i dolní polohu a volitelně LED osvětlením. Délka napájecího kabelu je standardně 10 m.

Doporučená montážní vzdálenost mezi jednotlivými sloupy je 1,40 m.

Hydraulický systém

Hydraulické uzamykání ve vysunuté poloze (standardně) a možnost nouzového ručního odblokování. Ruční odblokování se provádí speciálním klíčem a zatlačením sloupu dolů. Klíč je součástí balení.
Volitelně lze doplnit elektromagnetický ventil pro automatické zasunutí při výpadku napájení. Pokud je zařízení vybaveno tímto solenoidovým ventilem je pro něj třeba přiobjednat zdroj 24V stabilizovaného napájení art. 9321L.  Zařízení je testováno pro náročný provoz i při nízkých a vysokých teplotách.

Snadný přístup k hydraulickým komponentům

Umístění motoru a hydraulického pohonu uvnitř sloupku umožňuje snadnou údržbu a zkracuje čas instalace. Komponenty jsou zároveň lépe chráněny proti korozi a dalším vlivům opotřebení.

Univerzální použití

Široká nabídka ovládacích a bezpečnostních prvků
K dispozici je široká řada ovládání (rádiové vysílače, čipy, karty, číselné klávesnice, atd.) a bezpečnostního příslušenství (indukční smyčky, bezpečnostní fotočlánky, mikrovlnná čidla, semafory, detektor sirén, atd.), což umožňuje spolehlivé a přesné řízení celého systému.
Elektronické ovládání lze nastavit tak, aby řídilo více sloupků současně.

Rozměry sloupků:

 Diagram efektivity sloupku - různé faktory mohou výrazně snížit hodnoty hodnoty uvedené v diagramu - např. typ půdy

BALENÍ

Každá položka obsahuje kompletní automatický výsuvný sloupek se zemním boxem, krycí deskou a výsuvným sloupem. Výsuvný sloup je vyroben z oceli s antikorozní úpravou kataforézou a je opatřen polyesterovým práškovým lakem v odstínu RAL 7016 antracitová šedá.
Sloupek je dodáván včetně hlavice a ochranného pryžového límce, vysoce reflexní samolepicí fólie, elektrolyticky pozinkované ocelové skříně, olejohydraulického pohonu a motorového hydraulického čerpadla.
Součástí jsou také dva magnetické koncové spínače pro detekci vysunuté a zasunuté polohy sloupku, klíč k odblokování a 10m elektrický kabel pro napájení motorového hydraulického čerpadla a koncových spínačů.
U položek uvedených v tabulce jsou navíc součástí také LED světla a elektromagnetický ventil 24 V DC s 10m elektrickým kabelem.

TECHNICKÉ POZNÁMKY

[A] Automatický sloupek je možné instalovat i ve velmi chladných oblastech, při teplotách −40 °C i nižších, bez problémů se zamrzáním. Použijte kód 2590L, případně u stávajících instalací jako alternativu kód 2746L.

[B] Ve výsuvném sloupu jsou plastové záslepky ve stejném provedení jako LED světla. LED světla jsou z výroby namontována pouze u sloupků, kde jsou LED světla požadována.

[C] Pro napájení elektromagnetického ventilu zabudovaného ve sloupku musí být použit stabilizátor napětí 24 V DC, kód 9321L.

Příklad instalace

 Vše, co byste o sloupcích měli vědět:

Dodáváme je ve 3 základních řadách o ∅ 10 / 20 / 30 cm. Pravdou je, že 30 cm je jen 275 mm, ale pro zjednodušení uvádíme 30 cm.

∅ 10 CORAL ocelový sloupek v barvě RAL7016 (na přání za příplatek libovolná RAL) s tloušťkou stěny 5 mm
- může být vysoký 500 / 600 / 800 mm
- může mít 4 LED
- může mít solenoid, který při výpadku el.proudu nechá sjet sloupek do země

∅ 20 VIGILO sloupek s tloušťkou stěny 4 mm
- může být vysoký 500 / 600 / 800 mm
- může být ocelový v barvě RAL7016 (na přání za příplatek libovolná RAL)
- může být nerezový AISI304
- může mít 8 LED
- může mít solenoid, který při výpadku el.proudu nechá sjet sloupek do země

∅ 30 TALOS 94 sloupek s tloušťkou stěny 4 mm a 12 LED světly
- může být vysoký 500 / 600 / 700/ 800 mm
- může mít solenoid, který při výpadku el.proudu nechá sjet sloupek do země
- může být ocelový ve žluté barvě RAL1028 (na přání za příplatek libovolná RAL)
- může být nerezový AISI304
- může být nerezový AISI316 do vlhkého, korozně agresivního, znečištěného prostředí
- může být zapuštěný 200 / 400 mm, čímž lze zvýšit odolnost sloupku

∅ 30 TALOS 96 sloupek s tloušťkou stěny 12 mm a 12 LED světly
- může být vysoký 500 / 600 / 700/ 800 mm
- může být ocelový v barvě RAL7016 (na přání za příplatek libovolná RAL)
- může být nerezový AISI304
- může být zapuštěný 200 / 400 mm, čímž lze zvýšit odolnost sloupku

∅ 30 TALOS M30 sloupek 800 mm vysoký s tloušťkou stěny 12 mm, 12 LED světly a zapuštěný 400 mm
- může být ocelový v barvě RAL7016 (na přání za příplatek libovolná RAL)
- může být nerezový AISI304
Zařízení splňuje třídu odolnosti M30 podle norem: ASTM F2656-07, PAS 68:2013, IWA 14-1.

∅ 30 TALOS C730 sloupek 1000 mm vysoký s tloušťkou stěny 12 mm, 12 LED světly a zapuštěný 400 mm
- může být ocelový v barvě RAL7016 (na přání za příplatek libovolná RAL)
- může být nerezový AISI304
Zařízení splňuje třídu odolnosti C730 podle norem: ASTM F2656-07, PAS 68:2013, IWA 14-1.

 ∅ 30 TALOS M50 sloupek 1000 mm vysoký s tloušťkou stěny 20 mm, 12 LED světly a zapuštěný 500 mm
- může být ocelový v barvě RAL7016 (na přání za příplatek libovolná RAL)
- může být nerezový AISI304
Zařízení splňuje třídu odolnosti M50 podle norem: ASTM F2656-07, PAS 68:2013, IWA 14-1.
