Jak vybrat správný pohon brány nebo vrat
Praktický průvodce bez zbytečných chyb
[OBRÁZEK 1 – hero: moderní posuvná brána s pohonem, ovladačem, lampou a fotočlánkem]
Automatický pohon dokáže výrazně zpříjemnit každodenní používání brány nebo garážových vrat. Je to opravdu skvělá věc. Tedy dokud funguje.
Jenže vybrat správný pohon není jen o tom najít motor, který „papírově utáhne“ danou hmotnost. V praxi rozhoduje mnohem víc věcí: konstrukce brány, její stav, šířka, výplň, vítr, četnost používání, zima, rez, nečistoty i to, jestli se k pohonu dostanete při výpadku elektřiny.
A právě tady vzniká nejvíc chyb. Zákazník často řeší cenu, vzhled a parametry motoru, ale unikají mu ostatní věci, které se ve svém konečném důsledku na automatizaci zařízení těžce podepíší. Projdeme si pomalu a srozumitelně všechna úskalí tak, aby se pravidla pro výběr správného motoru stala jasnější a pochopitelnější.
|
Než začnete vybírat: 4 pravidla, která ušetří peníze i nervy · Nejdřív mechanika, potom motor. Brána musí jezdit lehce i bez pohonu. · Nevybírejte pohon přesně na hraně maximální hmotnosti. · Počítejte s větrem, plnou výplní, zimou, nečistotami a stárnutím konstrukce. · Myslete na četnost provozu i na to, jak se dostanete dovnitř při výpadku proudu. |
1. Nejdřív zkontrolujte bránu. Teprve potom vybírejte pohon
[OBRÁZEK 2 – schéma mechaniky: brána musí jezdit lehce i bez motoru]
Tohle primitivní pravidlo je zároveň nejdůležitější pravidlo celého výběru: brána musí fungovat dobře i bez motoru.
Musí se pohybovat hladce. Nesmí se nikde křížit. Nesmí drhnout. Nesmí se přidírat, zasekávat nebo kroutit. Když ji ručně otevřete a zavřete, pohyb má být plynulý po celé dráze.
Pokud už teď cítíte, že se s bránou perete, motor to za vás nevyřeší. On se s ní bude prát taky. Jen místo vás.
A ano, můžete tam dát silnější pohon. Jenže tím často neřešíte příčinu. Jen koupíte motoru větší svaly, aby déle vydržel tahat něco, co se tahat nemá. To je trochu jako koupit silnější auto, protože máte pořád zataženou ruční brzdu.
|
Realita z praxe Někdy je silnější motor pragmatické dočasné řešení. Ne vždy je nemovitost v držení uživatele a ne vždy dovolí čas, rozpočet nebo stavební stav ideální opravu. Jen je dobré vědět, že tím problém často neodstraňujete, ale odkládáte. |
2. Pohon pro křídlovou bránu: vítr, šířka křídla a elektrický zámek
Kdo by nechtěl mít doma křídlovou bránu. Její majestát, když otevírá svou náruč a vítá vás doma. Jenže právě u křídlových bran se často ukáže, že samotná hmotnost křídla nestačí.
Při výběru se nejčastěji řeší délka a hmotnost jednoho křídla. To je správně, ale není to celé. Důležitá je také výplň brány, umístění v terénu a směr větru.
Plná brána se ve větru chová úplně jinak než vzdušná brána s průhlednou výplní. Čím větší plocha, tím větší odpor. A čím širší křídlo, tím větší páka působí na pohon, panty i zavřenou bránu. Stačí si představit obrovské plachetnice na moři. Hnal je dopředu jen vítr.

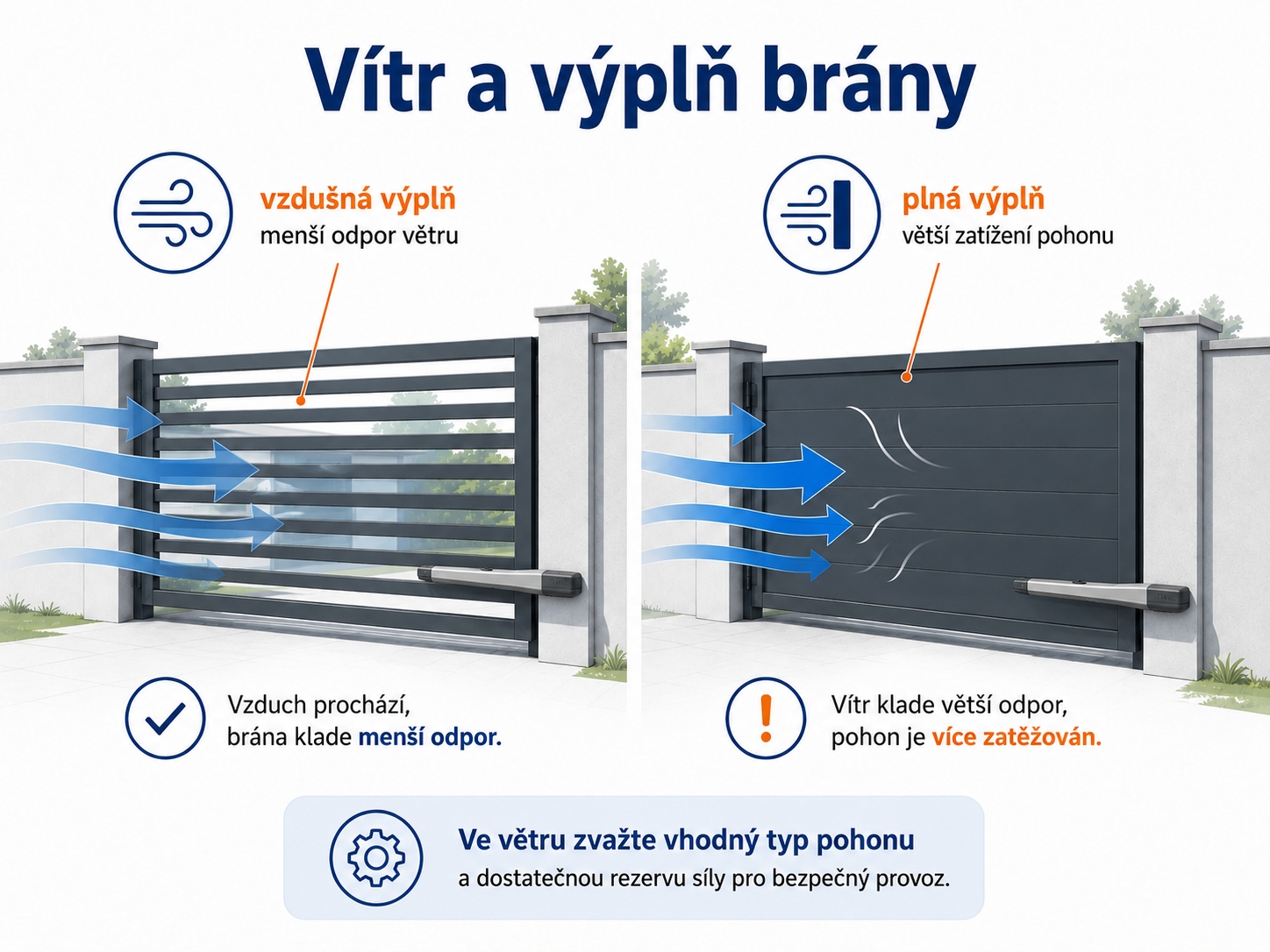

[OBRÁZEK 3 – vítr a výplň brány: vzdušná výplň × plná výplň]
24 V nebo 230 V? Každý typ má svoje místo
U křídlových bran se běžně používají pohony 24 V i 230 V.
24V pohony jsou velmi vhodné pro častější provoz. Bývají houževnaté, dobře se regulují a moderní řídicí jednotky umí přesněji pracovat s překážkami. Často se používají tam, kde se brána otevírá vícekrát denně. A v neposlední řadě jsou celé sady prodávány za velmi příjemné ceny.
Je tu ale jedna praktická věc, o které se moc nemluví: řídicí jednotky 24V pohonů pracují s ampérometrickou ochranou. Ta sleduje proudový odběr motoru a podle něj poznává překážku. Jenže při nárazech větru může řídicí jednotka vyhodnotit odpor větru jako problém. A může-li to tak vyhodnotit, pak to tak také vyhodnotí.
U křídel s plnou výplní na větrné hůrce je to problém kardinální. Takové motory jsou zde prakticky k ničemu.
230V pohony jsou v tomto směru méně citlivé. U bran vystavených větru fungují klidněji, právě proto, že jejich řízení nereaguje tak jemně na změny zatížení. Ovšem pozor: vše má své limity. Ani motor na 230 V na opravdu velkých plných křídlech proti větru nic nezmůže. Pak je třeba dívat se na sílu motoru a v případě potřeby sáhnout po hydraulickém pohonu.
|
Jednoduše řečeno U lehčí nebo častěji používané brány může dávat smysl 24V pohon. U plné brány na větrném místě je dobré velmi pečlivě zvážit, jestli nebude vhodnější 230V řešení. |
U širších křídel myslete na elektrický zámek
Široké křídlo není jen širší křídlo. Je to páka. U křídlové brány nestačí řešit jen hmotnost. Velmi důležitá je délka křídla.
Dvoumetrové křídlo a třímetrové křídlo nejsou „skoro totéž“. Čím delší křídlo, tím větší páka. Síly na konci křídla jsou úplně jiné než u pantu. To poznáte při větru, při zavírání, při dorazu i při pokusu bránu násilně otevřít.
Proto se u širších křídel vyplatí přemýšlet o elektrickém zámku. Ne jako o zbytečném doplňku, ale jako o prvku, který bránu mechanicky jistí a snižuje namáhání konzol motoru.
Tady krásně platí Archimédova věta: „Dejte mi pevný bod a pohnu Zemí.“ U dlouhého křídla je tím pevným bodem konzola motoru na sloupku. Na konci křídla vzniká pořádná páka.
A bohužel, tento pevný bod si může najít i člověk, který se snaží dostat přes vaši bránu anebo ji vědomě chce poškodit. U křídlových bran nad 2 metry šířky křídla každý výrobce doporučuje instalovat elektrický zámek. Není to nutnost, jen doporučení. Pro nesamosvorné motory je to povinná výbava.

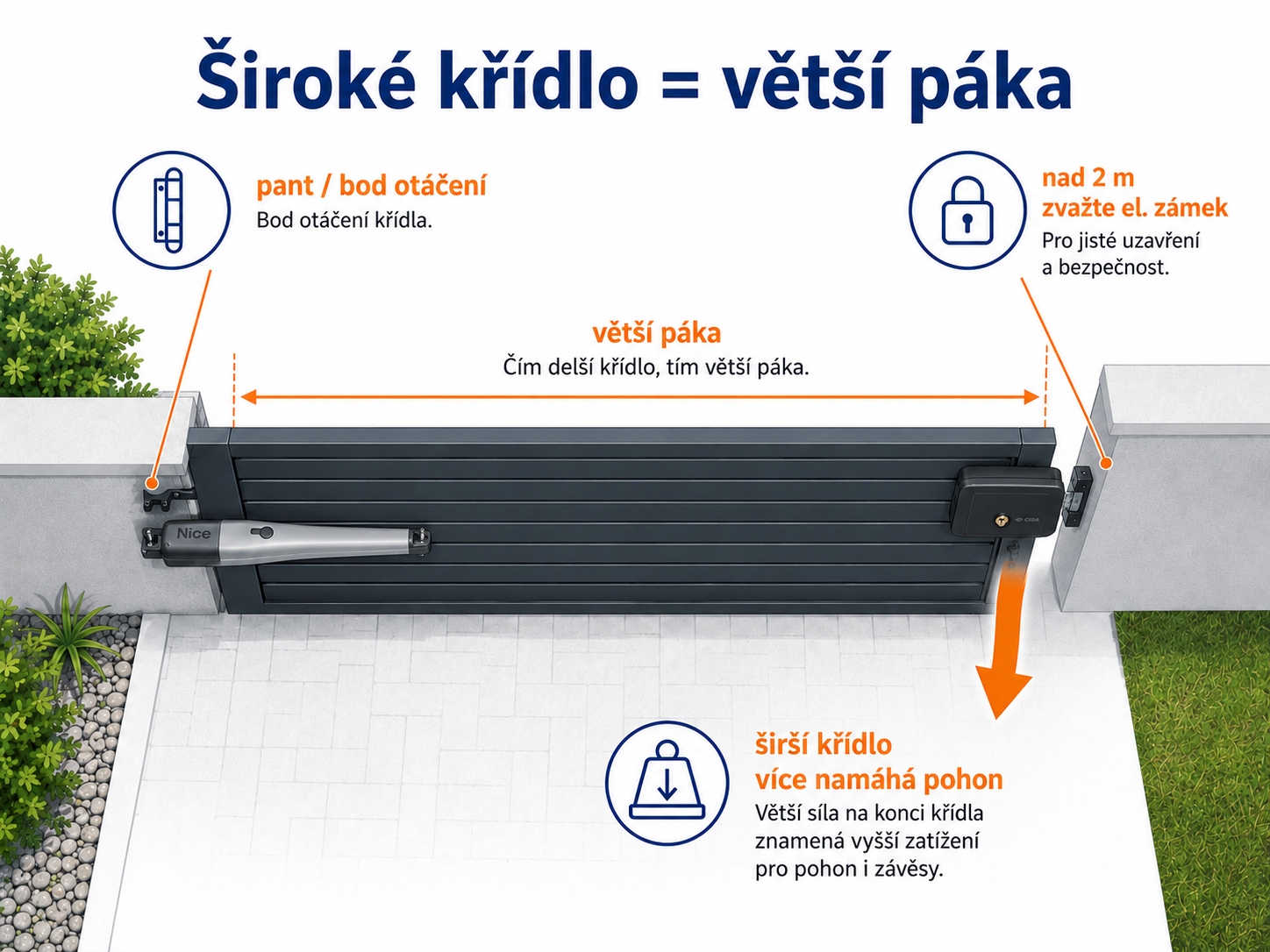

[OBRÁZEK 4 – široké křídlo = větší páka + elektrický zámek]
Úhel otevření: 90° není vždy dost
U křídlových bran se často počítá se standardním otevřením na 90°. Jenže při reálné montáži může být potřeba otevřít bránu více, například kvůli pohodlnějšímu vjezdu, ostrému úhlu nájezdu nebo prostorovému uspořádání místa.
Některé pohony umožňují otevření přibližně na 120°, ale vždy záleží na konkrétním typu pohonu, rozměrech sloupku a montážních rozměrech. Proto je důležité předem zkontrolovat instalační manuál.
Pozor také na prostor pro samotný motor. Když se křídlo otevře, pohon nezmizí. Pořád zůstává mezi sloupkem a bránou a může překážet například zdi, plotu, brance nebo jinému prvku v okolí. Někdy je možné pro motor vysekat kapsu do zdi, jindy je lepší zvolit jiný typ pohonu.
U neobvyklých úhlů otevření nebo tam, kde má zůstat vzhled brány co nejčistší, může být vhodným řešením podzemní pohon.
Podzemní pohon vypadá skvěle, ale musí mít odvodnění
Podzemní pohony jsou elegantní a svým způsobem neviditelné. Hodí se tam, kde nechcete narušit vzhled brány, potřebujete velký úhel otevření křídla nebo se klasický lineární pohon prostě nevejde.
Mají ale jednu zásadní podmínku: perfektně vyřešené odvodnění.
Zemní instalační box nesmí stát ve vodě. Nestačí ho prostě dát do země a doufat, že to nějak dopadne. Voda, sníh, mráz, sůl a špína jsou trpěliví soupeři. Nezničí to hned. Ale za pár let vám připomenou, že jste na drenáž neměli zapomenout.
Jednoduchý test je velmi výstižný: když do hotového boxu nalijete kbelík vody, měla by během chvíle zmizet.
V našich podmínkách dává smysl přemýšlet také o nerezových boxech. Sníh, sůl, voda a mráz udělají za roky svoje. Až budete za 10 nebo 15 let měnit pohon, bude velký rozdíl, jestli vyměníte jen motor, nebo budete rozkopávat i box.
[OBRÁZEK 5 – podzemní pohon v řezu: box, drenáž, odvodnění]
3. Pohon pro posuvnou bránu: největší chyba je vybírat motor „na hraně“
U posuvných bran se zákazníci často řídí údajem o maximální hmotnosti. Vidí bránu o hmotnosti 400 kg, najdou pohon „do 400 kg“ a mají pocit, že je vybráno.
To je ale jedna z nejčastějších chyb.
Údaj výrobce není lež. Jen vychází z ideálních podmínek. Jenže vaše brána nebude jezdit v laboratoři. Bude venku. V dešti, sněhu, prachu, mrazu a bordelu, který se časem dostane všude, kam nemá.
V zimě ztuhnou maziva. Konstrukce pracuje. Něco zrezne. Něco se zanese. Vozíky už po pár letech nejedou jako nové. A najednou pohon, který byl „papírově akorát“, pracuje na hraně. A pohon, který pracuje pořád na hraně, většinou nestárne důstojně.
V našich podmínkách je velká část posuvných bran samonosná. To znamená, že brána nejezdí po kolečku v kolejnici na zemi, ale je nesená přes vozíky a profil. Je to praktické řešení, protože v průjezdu nepřekáží kolejnice. Zároveň ale vzniká větší mechanické namáhání. Na motor i konstrukci působí jiné síly než u lehké pojezdové brány.
Proto je u samonosných bran výkonová rezerva ještě důležitější. Nejde o zbytečný luxus. Jde o to, aby pohon nepracoval pořád na hraně svých možností.
|
Praktická rada Máte samonosnou bránu 400 kg? Nedívejte se po pohonu do 400 kg. Dívejte se spíš po řešení okolo 800 kg. Ne proto, že by někdo chtěl prodat větší motor, ale proto, že chcete, aby pohon skvěle fungoval i v únoru za dalších třeba 5 let. |

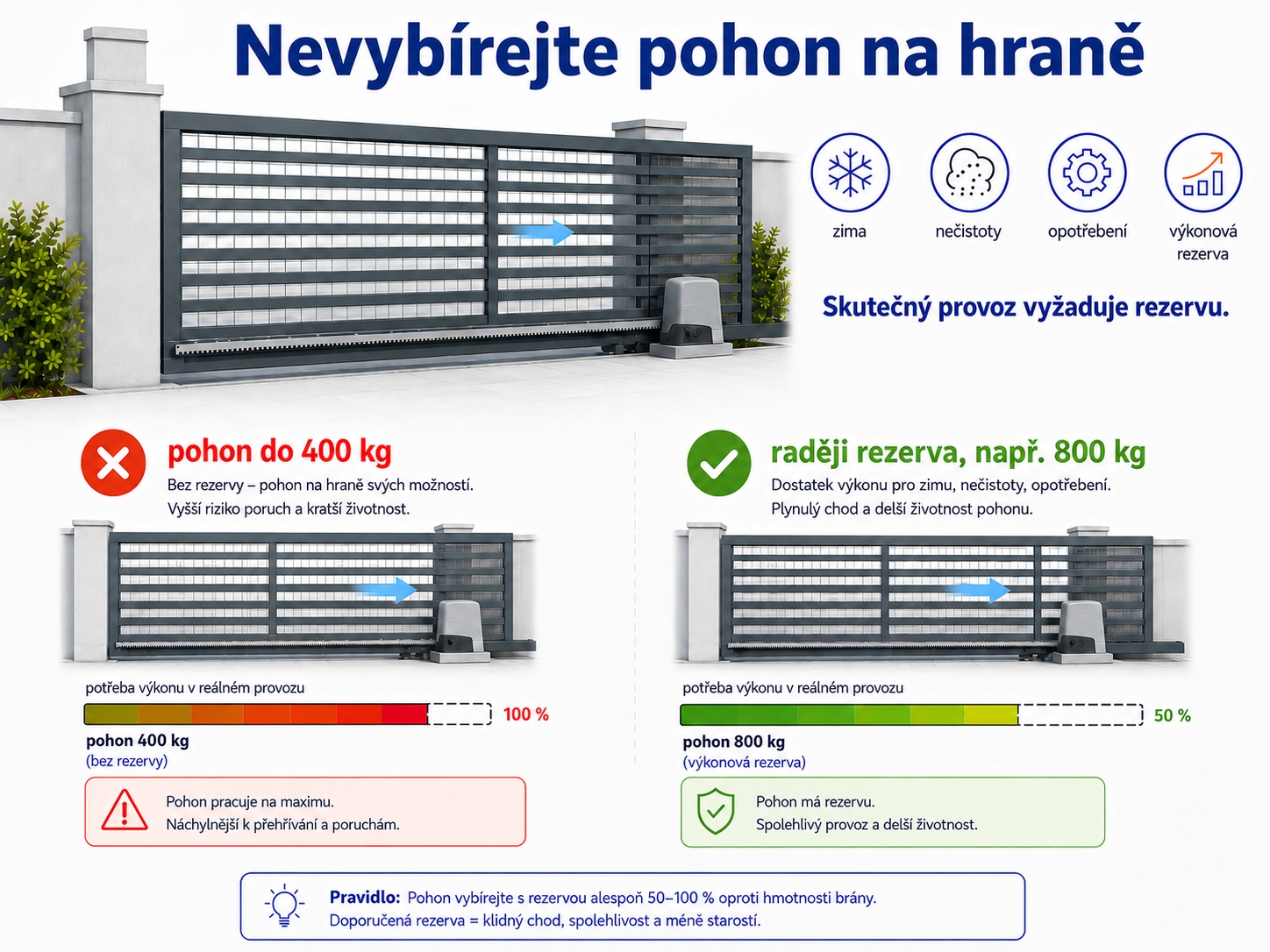

[OBRÁZEK 6 – výkonová rezerva: 400kg brána ≠ pohon do 400 kg]
Vítr a plná výplň: kombinace, kterou nepodceňujte
U posuvné brány se často řeší hlavně hmotnost, ale i tady může hrát velkou roli vítr. Plná výplň funguje jako plachta. Na otevřené ploše, u pole, na kopci nebo v průvanu mezi domy může vítr výrazně zvýšit odpor pohybu.
U extrémně větrných míst je proto vhodné u velkoplošných posuvných bran vybrat ještě silnější pohon a celou instalaci posoudit opatrněji. Motor, který by na chráněném místě stačil, může mít na větrném pozemku výrazně těžší práci.
Posuvná brána má stát sama. Ne ujíždět ze svahu
Posuvná brána se standardně navrhuje pro pohyb po rovině. Pokud ji zastavíte bez motoru na místě, měla by tam zůstat stát. Jestliže má tendenci sama ujíždět, je něco špatně.
Může jít o sklon pojezdu, nevhodné usazení konstrukce nebo problém s návrhem. V takovém případě se výrazně zvyšují nároky na pohon i bezpečnost.
U bran ve sklonu použijte třífázové řešení a snažte se umístit motor pod průjezdový otvor. Ovšem nejlepší řešení je se posuvným branám ve svahu vyhnout. Zvažte možnost terénních úprav a zajistěte si bezpečné řešení.
[OBRÁZEK 7 – posuvná brána po rovině × brána ve sklonu]
4. Pohon pro sekční garážová vrata: pevná konstrukce a přístup při výpadku proudu
U sekčních garážových vrat je výběr pohonu obvykle přímočařejší než u vjezdových bran. Přesto existuje několik věcí, které se vyplatí nepodcenit.
První je konstrukce, na kterou se vrata montují. Velký problém mohou být dřevěné konstrukce, které nejsou z vícevrstvých lepených hranolů. Dřevo reaguje na vlhkost a sucho, pracuje, kroutí se a mění rozměry. To může vést k tomu, že vrata časem přestanou jezdit správně a bude nutné je opakovaně seřizovat.
Druhá věc je přístup k pohonu při výpadku elektřiny. Pokud máte garáž s jiným vstupem, není to takový problém. Když ale jiný vstup nemáte a vrata jsou jediná cesta dovnitř, je nutné myslet na nouzové odblokování zvenku.
Existují řešení, která umožní vrata mechanicky odblokovat i při výpadku proudu. Jen je potřeba je mít nainstalovaná předem, ne až ve chvíli, kdy stojíte venku před zavřenou garáží.

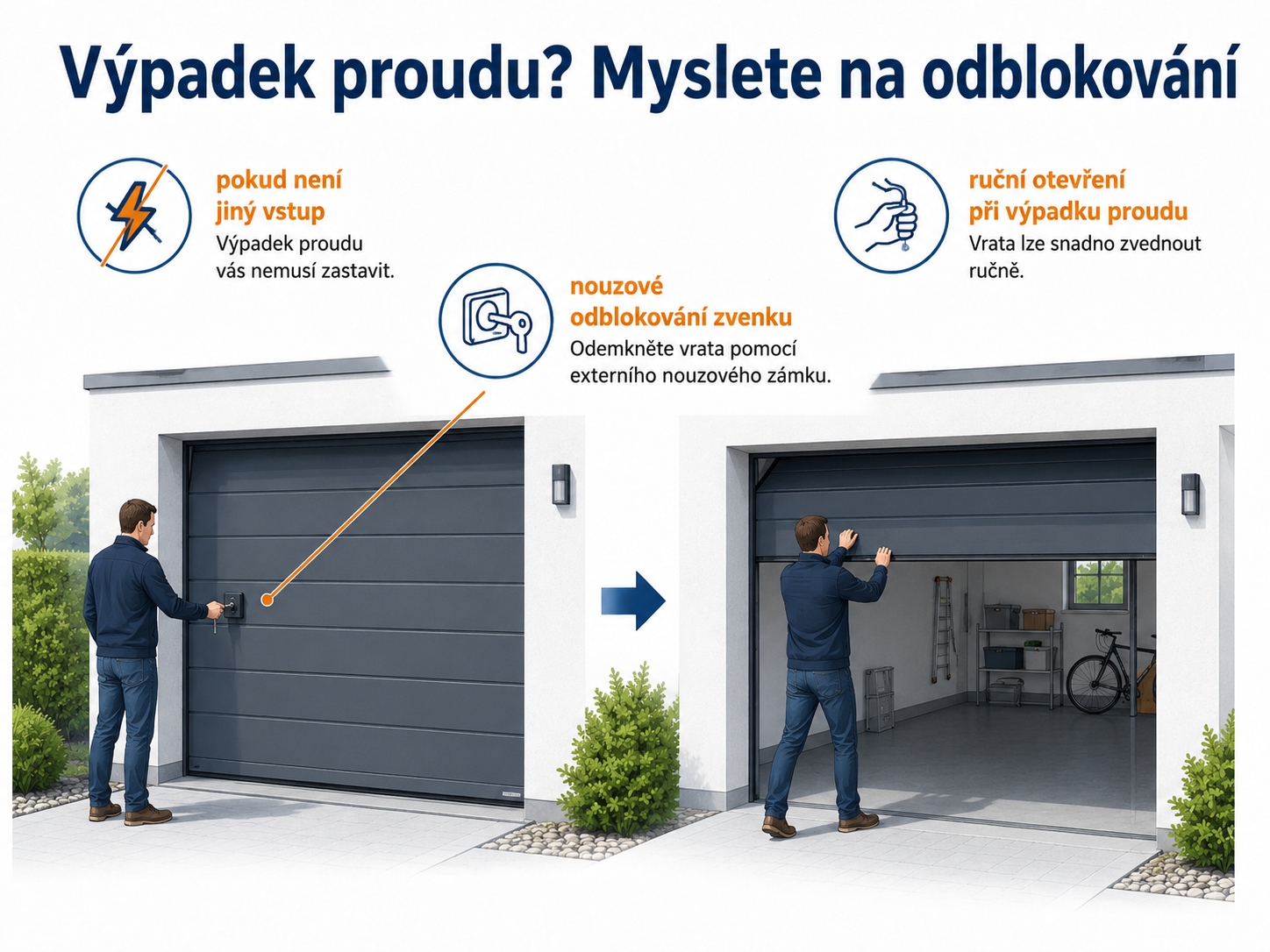

[OBRÁZEK 8 – sekční garážová vrata + nouzové odblokování zvenku]
Pohon pro rolovací vrata: počítejte sílu podle hmotnosti balu
U rolovacích vrat je důležité správně nadimenzovat sílu motoru podle hmotnosti balu rolety. Jednoduché pravidlo říká počítat přibližně 1 N síly motoru na 1 kg váhy balu.
U těchto vrat se také vyplatí přemýšlet o oddělení motoru a řídicí jednotky. Důvod je servisní. Vadné motory se totiž vůbec neopravují, protože k nim nejsou dostupné žádné náhradní díly. A nezáleží vůbec na značce. Když je vše spojené v jednom kompaktním řešení, není možnost při závadě řídicí jednotky anebo motoru vyměnit jedno anebo druhé.
5. Četnost provozu: rodinný dům není firemní vjezd
Vedle typu brány, hmotnosti a rozměrů je tu ještě jedno kritérium, které dokáže celý výběr změnit: četnost používání.
Je velký rozdíl mezi rodinným domem, kde ráno dvě auta odjedou a odpoledne se vrátí, a provozovnou, kam denně přijede sto zákazníků. V obou případech může brána vypadat stejně, ale pohon bude zatěžovaný úplně jinak.
Proto je dobré nepřemýšlet jen nad tím, jak bránu používáte dnes, ale i nad tím, jak ji můžete používat za pár let. Plánujete podnikání? Přibude další auto? Bude vjezd používat více lidí? Má být brána součástí firemního areálu?
Správné nadimenzování teď může znamenat výraznou úsporu v budoucnu. Pohon s dostatečnou rezervou bude pracovat klidněji, s menším namáháním a obvykle i s delší životností.
[OBRÁZEK 9 – četnost provozu: rodinný dům × bytový dům × firemní areál]
6. Nouzové odblokování motoru: malý klíček, velký problém
Vždy se zajímejte o to, jak se dostat přes bránu a vrata v případě, kdy nepůjde elektrický proud. Každý motor je vybavený možností ručního odblokování, kdy je pak možné s vlastní konstrukcí brány či vrat ručně manipulovat.
U vrat jsme si přístup při výpadku už zmínili. Nicméně ve všech případech platí, že potřebujete klíček. Klíčky mají tu nepříjemnou vlastnost, že jsou malé a rády se ztrácejí.
Klíčky k motorům Nice na sobě mají číslo, podle kterého je možné náhradní klíček objednat. To číslo je jen na klíči a není nikde na motoru. Dbejte proto, abyste klíče k odblokování motoru měli řádně označené a uložené na dostupném místě, na které pokud možno v průběhu času nezapomenete. Tohle je samozřejmě individuální boj jednoho každého s různými výsledky.
|
Při koupi nemovitosti Pokud kupujete nemovitost s automatizačním zařízením Nice, předání klíčků k odblokování motoru by mělo být jedním z požadavků při předání. |
7. Nejčastější chyby při výběru pohonu
Výběr motoru přesně podle maximální hmotnosti. Pohon do 400 kg na bránu o hmotnosti 400 kg je teoreticky v pořádku, ale prakticky často špatně. Vždy je lepší počítat s rezervou.
Snaha vyřešit mechanický problém silnějším motorem. Silnější motor neopraví křivou, špatně seřízenou nebo drhnoucí bránu. Jen bude déle bojovat s problémem.
Podcenění větru. Plná křídlová nebo posuvná brána na otevřeném místě potřebuje jiné posouzení než lehká vzdušná konstrukce v závětří.
Zapomenuté nouzové odblokování. U garáže bez bočního vstupu je nouzové odblokování nutnost. Při výpadku elektřiny se jinak nemusíte dostat dovnitř.
Špatně vyřešené odvodnění podzemního pohonu. Podzemní pohon může být elegantní řešení, ale bez odvodnění se z něj stane problém ukrytý v zemi.
8. Jak tedy vybrat správný pohon?
Při výběru se neptejte jen: „Kolik váží brána?“ Ptejte se spíš:
Je brána mechanicky v pořádku?
Je posuvná, křídlová, sekční nebo rolovací?
Jak je dlouhá a těžká?
Je samonosná?
Má plnou výplň?
Je na větrném místě?
Jak často se bude otevírat?
Bude provoz časem narůstat?
Dostanu se k pohonu při výpadku elektřiny?
Má instalace dostatečnou rezervu?
Dobrý pohon není ten, který jen splní minimální tabulkový údaj. Dobrý pohon je ten, který bude spolehlivě fungovat v konkrétních podmínkách vaší brány, vašeho pozemku a vašeho provozu.
