TALOS výsuvný hydraulický sloup tl. stěny 4 až 20 mm, průměr 275 mm, výsuv až 1000 mm
TALOS výsuvný hydraulický sloup se stěnou 4 až 20 mm, průměr 275 mm, výsuv 500 až 1000 mm
Ocelový nebo nerezový vysoce odolný výsuvný hydraulický sloup o výšce 500 / 600 / 700 / 800 / 1000 pro regulaci provozu do obytných prostorů, pro komerční a městské aplikace. Také pro komerční a průmyslové využití. V pancéřovaném provedení M30 / M50 / C730 základní ochrana perimetru strategických objektů, vládních a armádních budov, jaderných elektráren, korun přehrad, zásobníků PHM, apod. před přímým teroristickým útokem
Varianty
nad cenou sloupku jsou malé obrázky, kdy se po najetí myší na každý z nich objeví klíčové parametry: výška vysunutého sloupu, zdá má solenoid a LED osvětlení. Po kliknutí na každý obrázek s parametry se zobrazí konkrétní varianta požadovaného sloupku s cenou a skladovou dostupností.
|
500 mm |
Sloupek Ø 300 mm se vyrábí ve výškách 500 / 600 / 700 / 800 / 1000 mm hlavně proto, že se používá pro různé úrovně viditelnosti, psychologického odrazení, mechanické rezervy a urbanistického vzhledu. Výška 500–600 mm Výška 700–800 mm Výška 1000 mm U průměru 300 mm platí: Čím větší průměr a výška, tím víc sloupek působí jako skutečná bariéra, i když nemusí mít crash test. Bez crash testu ale stále nelze tvrdit: „zastaví auto při určité rychlosti“. Lze říct jen to, že konstrukčně je robustnější, lépe viditelný a při nárazu bude pro vozidlo tvrdší překážkou. |
||
| Zapuštění / prodloužení sloupu do země 200/400 mm |

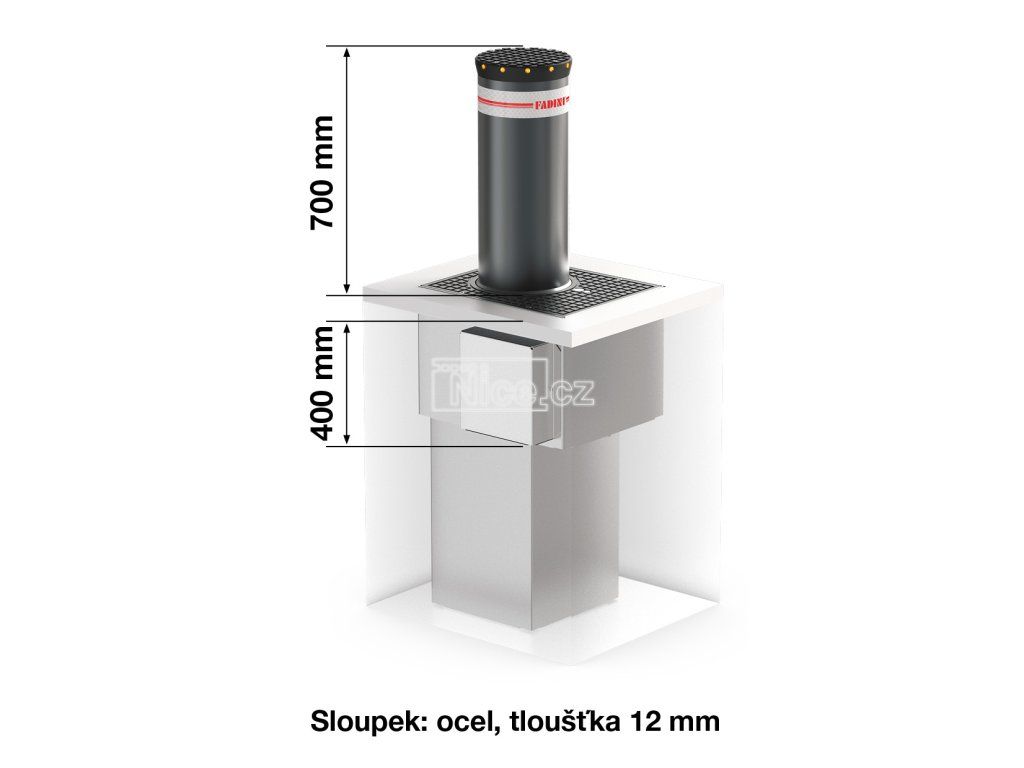

Zapuštění sloupku o 200/400 mm znamená prodloužení jeho vedené části pod úroveň terénu. Dělá se proto, aby byl sloupek stabilnější, méně se vychyloval a lépe přenášel boční síly do pouzdra a betonového základu. Vyšší stabilita Lepší přenos sil do základu Menší namáhání v kritickém místě Větší odolnost proti běžnému poškození |
||
| Materiál stěny |
Výsuvné hydraulické sloupky představují účinný prvek fyzické ochrany vjezdů, perimetrů a citlivých zón. Podle požadované úrovně zabezpečení lze volit od standardních regulačních modelů až po těžká bezpečnostní provedení s certifikovanou odolností proti nárazu vozidlem. Kombinace velkého průměru, zesílené stěny, prodlouženého zapuštění, robustního vodicího pouzdra a masivního základu vytváří pevnou bariéru proti neoprávněnému vjezdu, pokusům o násilné projetí a taranu vozidlem. Ocel / nerez 4 mm – standardní ochrana vjezdu Ocel 12 mm – zesílená ochrana perimetru Ocel 20 mm – těžká bezpečnostní bariéra |
 |
 |
 |
Rychlá a jednoduchá instalace

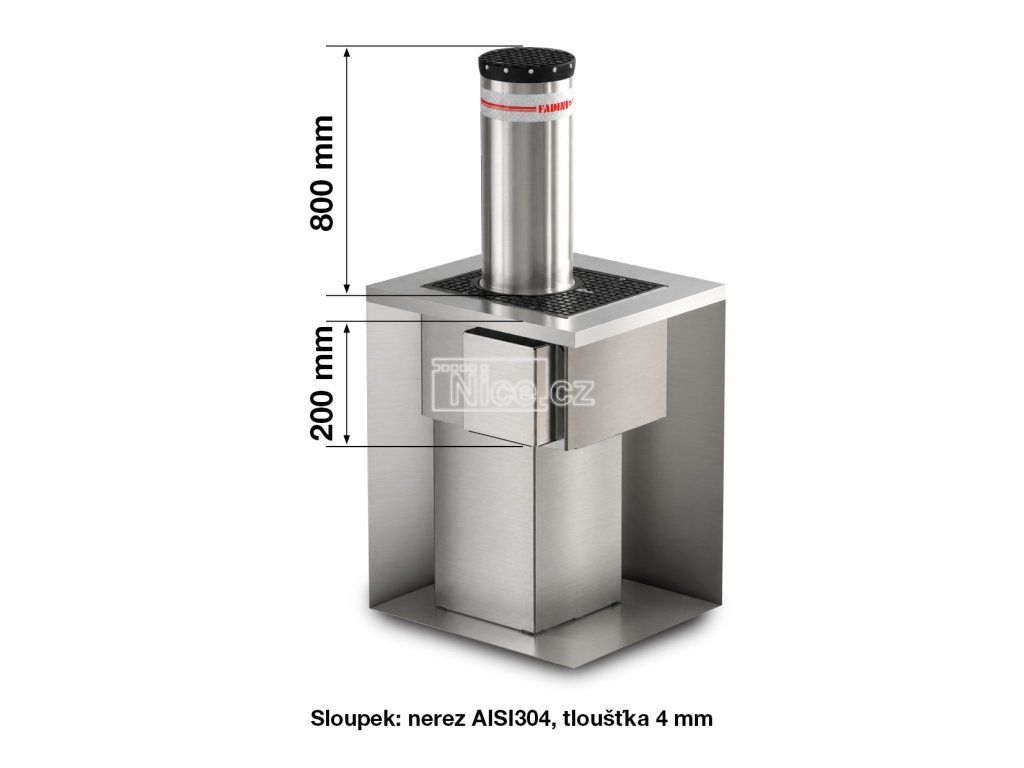

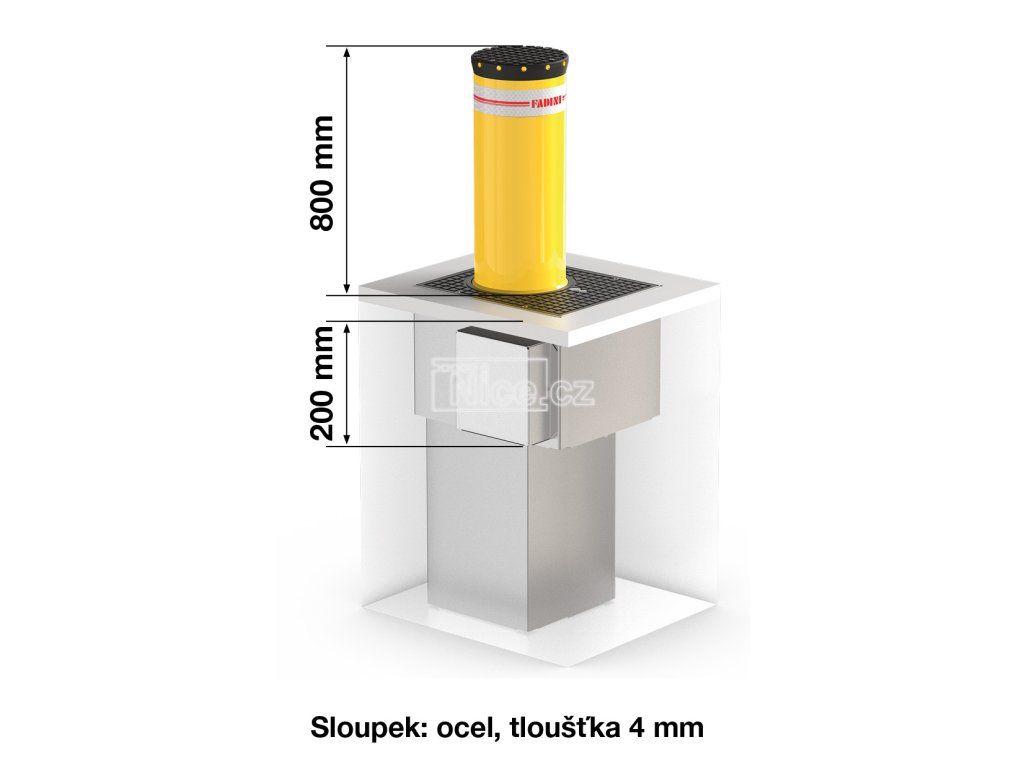

Odlehčená konstrukce podzemního pouzdra umožňuje instalaci bez nutnosti speciálních výkopových nebo zednických prací. Válec je vyroben z oceli 4 /12/20 mm nebo kartáčované nerezové oceli AISI 304/316, hlava sloupku má gumovou ochrannou hranu. Sloupek je vybaven koncovými spínači pro horní i dolní polohu a 12 LED jantarově žlutými osvětleními. Délka napájecího kabelu je standardně 10 m.
Doporučená montážní vzdálenost mezi jednotlivými sloupy je 1,40 m.
Hydraulický systém
Hydraulické uzamykání ve vysunuté poloze (standardně) a možnost nouzového ručního odblokování. Ruční odblokování se provádí speciálním klíčem a zatlačením sloupu dolů. Klíč je součástí balení.
Volitelně lze doplnit elektromagnetický ventil pro automatické zasunutí při výpadku napájení. Pokud je zařízení vybaveno tímto solenoidovým ventilem je pro něj třeba přiobjednat zdroj 24V stabilizovaného napájení art. 9321L. Zařízení je testováno pro náročný provoz i při nízkých a vysokých teplotách.

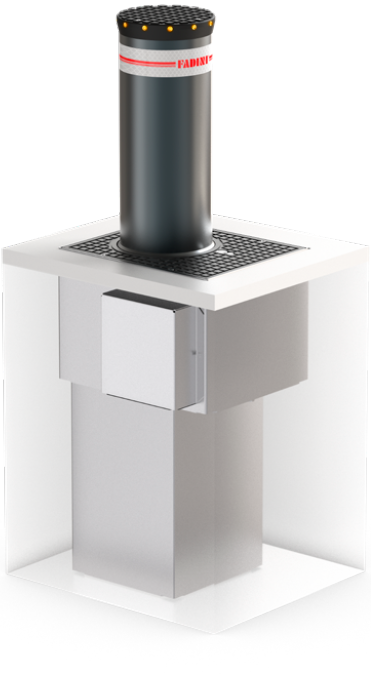

Snadný přístup k hydraulickým komponentům
Umístění motoru a hydraulického pohonu uvnitř sloupku umožňuje snadnou údržbu a zkracuje čas instalace. Komponenty jsou zároveň lépe chráněny proti korozi a dalším vlivům opotřebení.
Prodloužení do země:

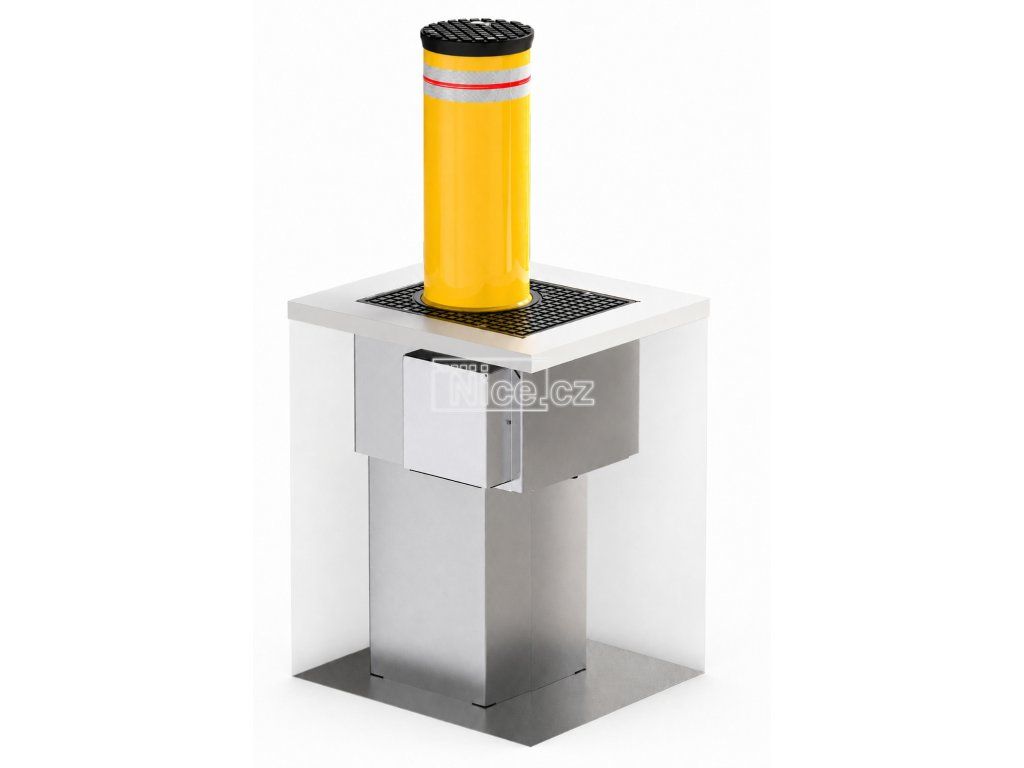

Jednotlivé verze sloupu TALOS se liší výškou, tloušťkou a prodloužením sloupu kvůli odolnosti proti nárazu. U některých modelů i při vysunutém sloupu zůstává 40 cm sloupu uvnitř pouzdra, což je označeno jako prodloužení, a tím je zajištěna vyšší odolnost proti nárazu, průrazu a vytržení.
Univerzální použití
Široká nabídka ovládacích a bezpečnostních prvků
K dispozici je široká řada ovládání (rádiové vysílače, čipy, karty, číselné klávesnice, atd.) a bezpečnostního příslušenství (indukční smyčky, bezpečnostní fotočlánky, mikrovlnná čidla, semafory, detektor sirén, atd.), což umožňuje spolehlivé a přesné řízení celého systému.
Elektronické ovládání lze nastavit tak, aby řídilo více sloupků současně.

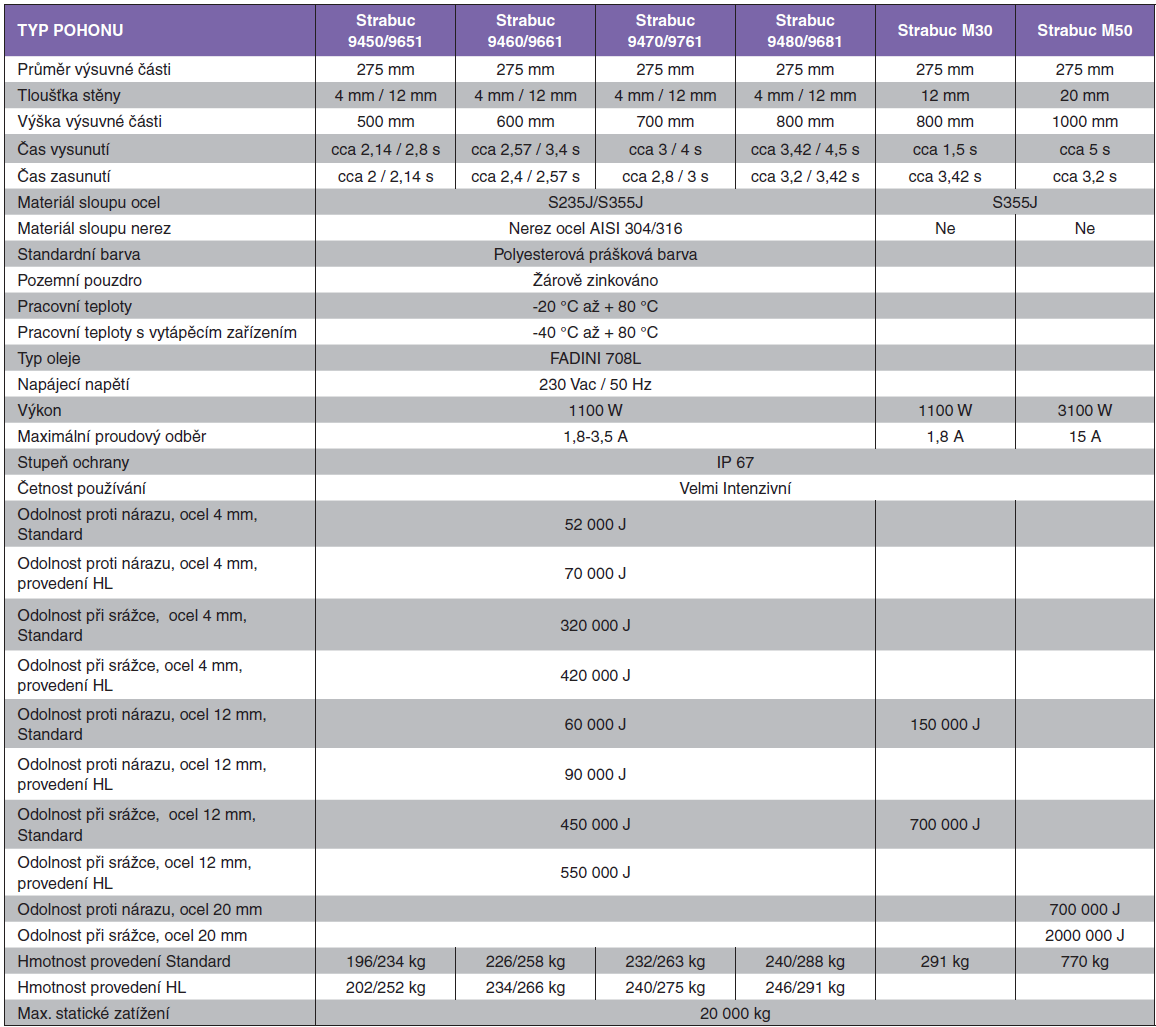

Technické parametry ( v tabulce je použit starý název Strabuc, pod kterým byl dříve distribuován)

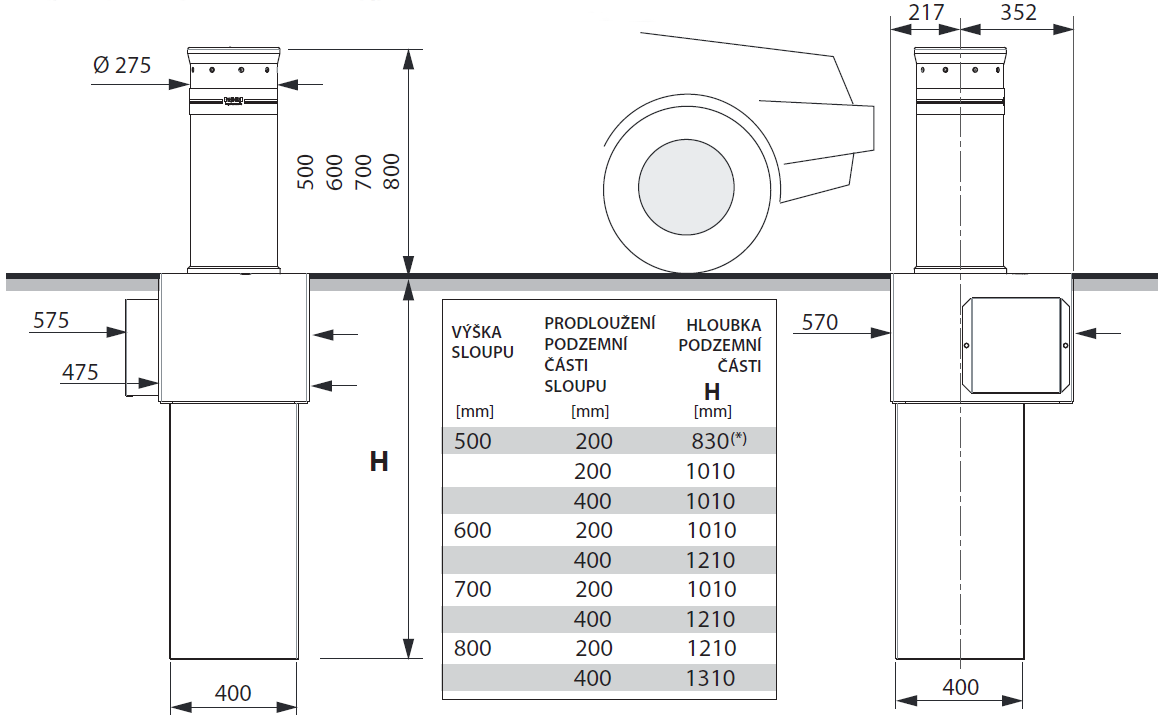

Rozměry sloupků standardní a s prodloužením 400 mm:

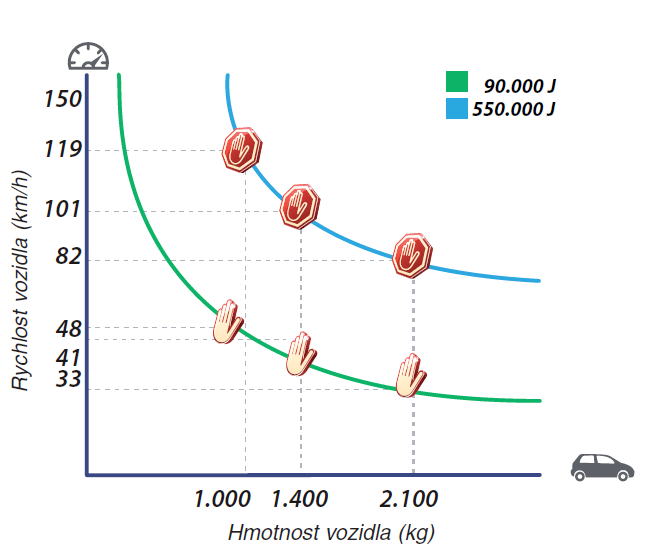

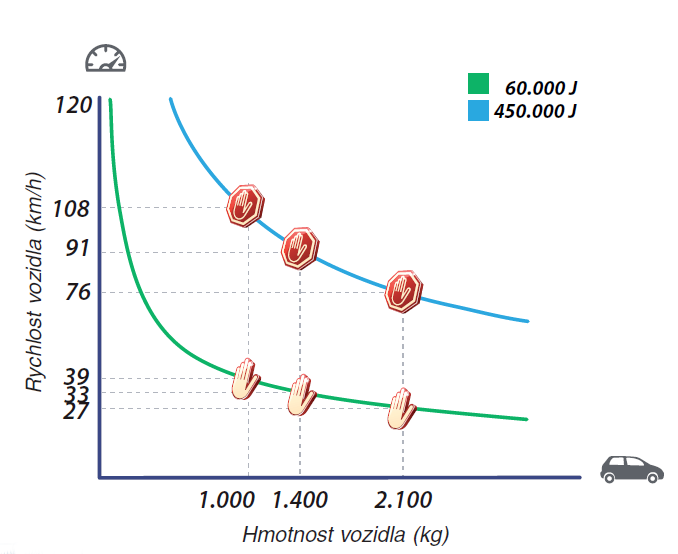

Diagram efektivity sloupku - různé faktory mohou výrazně snížit hodnoty hodnoty uvedené v diagramu - např. typ půdy
Grafy pro standardní provedení 200 mm a pro provedení s prodloužením 400 mm do země:
 |
|
ODOLNOST PROTI PRŮRAZU je modrá křivka
V případě nárazu vozidla dojde k takovému poškození sloupu, že je ohrožena jeho funkčnost. Vozidlo však sloup nepřekoná. Je nutný servisní zásah.
ODOLNOST PROTI NÁRAZU je zelená křivka
V případě nárazu vozidla dojde k poškození sloupu, ale sloup je stále schopen správného provozu. Doporučuje se celková kontrola pro posouzení stavu instalace.
BALENÍ
Každá položka obsahuje kompletní automatický výsuvný sloupek se zemním zinkovaným boxem, krycí deskou a výsuvným sloupem. Výsuvný sloup je vyroben dle výběru z oceli 4 až 20 mm v RAL1028 / 7016 anebo nerezové oceli ASI304 /316.
Sloupek je dodáván včetně hlavice a ochranného pryžového límce, vysoce reflexní samolepicí fólie, elektrolyticky pozinkované ocelové skříně, olejohydraulického pohonu a motorového hydraulického čerpadla.
Součástí jsou také dva magnetické koncové spínače pro detekci vysunuté a zasunuté polohy sloupku, 12 zabudovaných LED světel a klíč k odblokování.
TECHNICKÉ POZNÁMKY
[A] Automatický sloupek je možné instalovat i ve velmi chladných oblastech, při teplotách −40 °C i nižších, bez problémů se zamrzáním. Použijte kód 9570L (zařízení se montuje do sloupku při jeho výrobě) a 9571L, co že je termostat pro aktivaci a napájení vyhřívacího zařízení 9570L včetně teplotní sondy (případně 9572L, který je určen ař pro 3 sloupky).
[B] Do sloupku lze zabudovat výstražná zvuková signalizace 9567L - bzučák upozorňující na pohyb automatického sloupu. Zařízení je namontováno z výroby.
[C] 9569L zařízení pro automatické spuštění při výpadku napájení. Elektromagnetický ventil 24 V DC umožňující automatické spuštění sloupu v případě výpadku napájení. Pro správnou funkci systému musí být vždy použit se stabilizátorem napětí, položka 9321L. Pouze pro automatické sloupy TALOS řady 94, 96, M30 a C730. Zařízení je namontováno z výroby.
[D] Pro automatické sloupy TALOS řady 94, 96, M30, C730 a pro poloautomatické sloupy TALOS je k dispozici sada nerezových bezpečnostních šroubů proti neoprávněné manipulaci 9573L. Pro automatické sloupy TALOS M50 použikte sadu nerezových bezpečnostních šroubů proti neoprávněné manipulaci 9578L.
Příklad instalace
Vše, co byste o sloupcích měli vědět:
Dodáváme je ve 3 základních řadách o ∅ 10 / 20 / 30 cm. Pravdou je, že 30 cm je jen 275 mm, ale pro zjednodušení uvádíme 30 cm.
∅ 10 CORAL ocelový sloupek v barvě RAL7016 (na přání za příplatek libovolná RAL) s tloušťkou stěny 5 mm
- může být vysoký 500 / 600 / 800 mm
- může mít 4 LED
- může mít solenoid, který při výpadku el.proudu nechá sjet sloupek do země
∅ 20 VIGILO sloupek s tloušťkou stěny 4 mm
- může být vysoký 500 / 600 / 800 mm
- může být ocelový v barvě RAL7016 (na přání za příplatek libovolná RAL)
- může být nerezový AISI304
- může mít 8 LED
- může mít solenoid, který při výpadku el.proudu nechá sjet sloupek do země

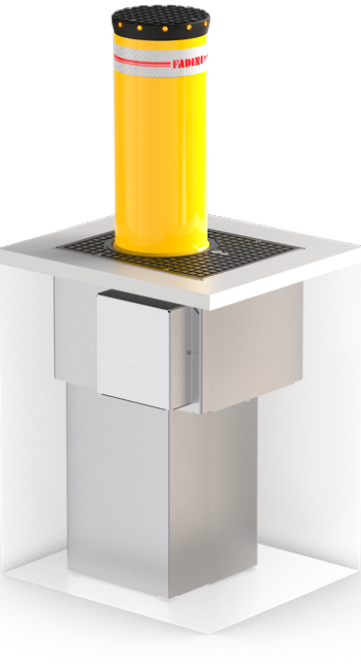

∅ 30 TALOS 94 sloupek s tloušťkou stěny 4 mm a 12 LED světly
- může být vysoký 500 / 600 / 700/ 800 mm
- může mít solenoid, který při výpadku el.proudu nechá sjet sloupek do země
- může být ocelový ve žluté barvě RAL1028 (na přání za příplatek libovolná RAL)
- může být nerezový AISI304

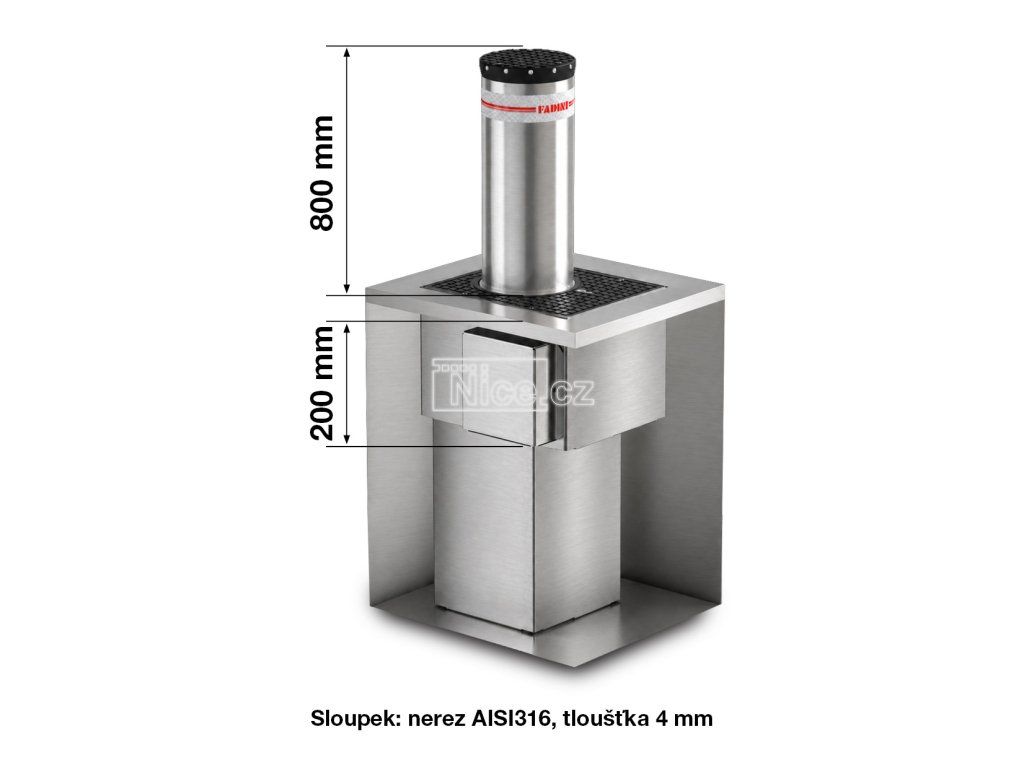

- může být nerezový AISI316 do vlhkého, korozně agresivního, znečištěného prostředí
- může být zapuštěný 200 / 400 mm, čímž lze zvýšit odolnost sloupku
∅ 30 TALOS 96 sloupek s tloušťkou stěny 12 mm a 12 LED světly
- může být vysoký 500 / 600 / 700/ 800 mm
- může být ocelový v barvě RAL7016 (na přání za příplatek libovolná RAL)
- může být nerezový AISI304
- může být zapuštěný 200 / 400 mm, čímž lze zvýšit odolnost sloupku

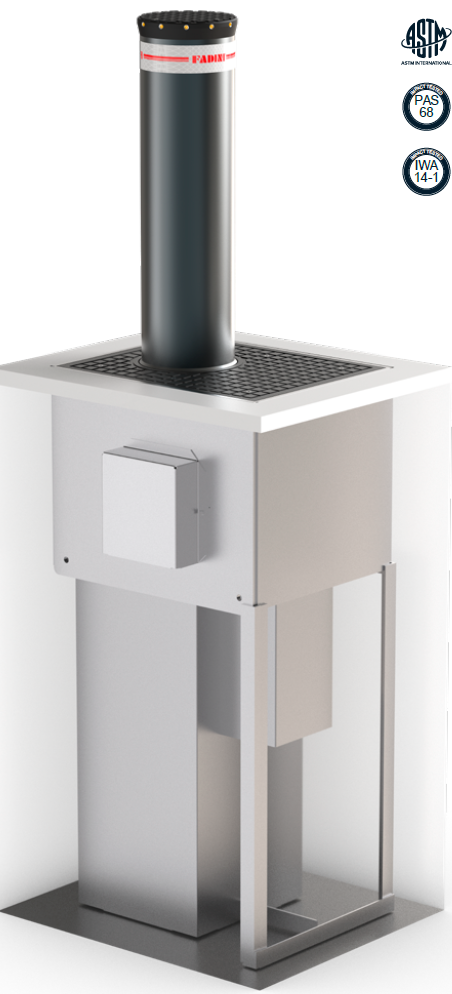

∅ 30 TALOS M30 sloupek 800 mm vysoký s tloušťkou stěny 12 mm, 12 LED světly a zapuštěný 400 mm
- může být ocelový v barvě RAL7016 (na přání za příplatek libovolná RAL)
- může být nerezový AISI304
Zařízení splňuje třídu odolnosti M30 podle norem: ASTM F2656-07, PAS 68:2013, IWA 14-1.
∅ 30 TALOS C730 sloupek 1000 mm vysoký s tloušťkou stěny 12 mm, 12 LED světly a zapuštěný 400 mm
- může být ocelový v barvě RAL7016 (na přání za příplatek libovolná RAL)
- může být nerezový AISI304
Zařízení splňuje třídu odolnosti C730 podle norem: ASTM F2656-07, PAS 68:2013, IWA 14-1.
∅ 30 TALOS M50 sloupek 1000 mm vysoký s tloušťkou stěny 20 mm, 12 LED světly a zapuštěný 500 mm
- může být ocelový v barvě RAL7016 (na přání za příplatek libovolná RAL)
- může být nerezový AISI304
Zařízení splňuje třídu odolnosti M50 podle norem: ASTM F2656-07, PAS 68:2013, IWA 14-1.
Od řízení vjezdu po certifikovanou ochranu perimetru
Produktová řada výsuvných hydraulických sloupků TALOS pokrývá celé spektrum použití — od běžné regulace vjezdu až po ochranu strategických objektů proti násilnému průjezdu vozidlem.
Základní modely slouží jako spolehlivá fyzická překážka pro kontrolu přístupu. Zesílená provedení s ocelovou stěnou 12 mm poskytují vyšší mechanickou odolnost pro exponované vjezdy a areály se zvýšeným provozním zatížením. Nejtěžší modely s ocelovou stěnou 20 mm a robustním podzemním uložením jsou určeny pro bezpečnostní aplikace, kde je požadována vysoká úroveň ochrany proti taranu vozidlem.
Vybrané nejvyšší modely disponují certifikovanou nárazovou odolností a jsou určeny pro ochranu perimetru strategických objektů, kritické infrastruktury, bezpečnostních zón a míst s vysokým rizikem neoprávněného vjezdu.
