Sada pohonů NUPI66 pro křídla do 2x400 kg a 2x2,5 m šířky s blokováním při zavření
Sada pohonů NUPI66 pro křídla do 2x400 kg a 2x2,5 m šířky s blokováním při zavření, řídící jednotka, fotočlánky, 2x dálkové ovládání a výstražná lampa
NUPI 66 je sada hydraulických pohonů pro dvoukřídlé brány, kde převažují tyto charakteristiky:
- tichý provoz,
- spolehlivost,
- bezpečnost
NUPI 66 je olejový hydraulický pohon určený pro automatizaci dvoukřídlých bran s délkou křídla až 2 metry s decentním designem vhodným pro každé použití. Jednoduchý lineární profil se zkosenými konci, který kombinuje moderní vzhled s vysokými nároky na funkčnost.
Je ideální jak pro rodinné domy, tak i pro bytové a rezidenční komplexy.

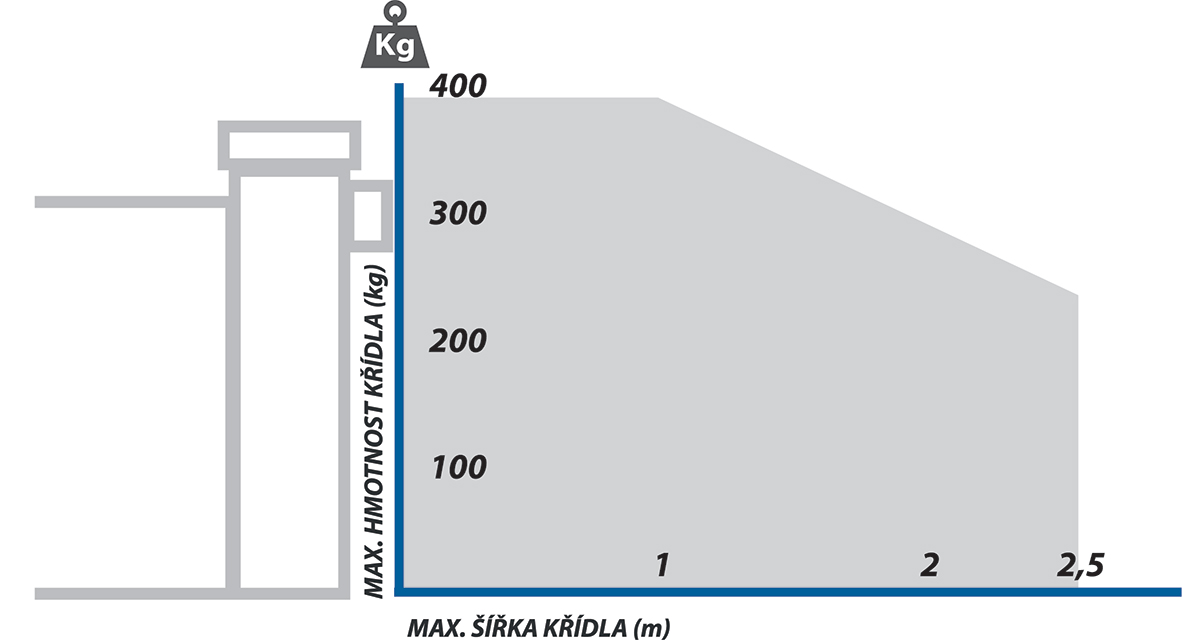

Upozornění ke grafu:
Konstrukce brány, její provedení (plná výplň), výška a zatížení silným větrem mohou ovlivnit a snížit uvedené hodnoty.
Vždy se ujistěte, že je konstrukce brány vhodná pro automatizaci.
Ideální pro intenzivní provoz
Spolehlivý a bezpečný provoz v nízkých i vysokých teplotách (od −20 °C do +80 °C).
Díky inovativnímu systému s jedním čerpadlem a ventilem zajišťuje dlouhou životnost a plynulý chod.

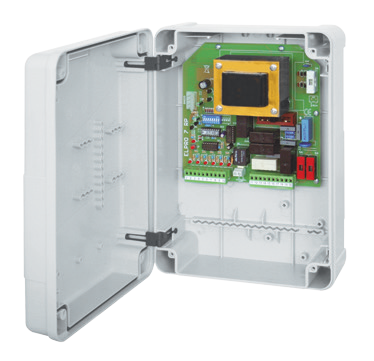

Řídicí jednotka ELPRO 7 RP umožňuje:
- přesné nastavení funkcí
- snadnou instalaci
- pohodlné ovládání
Olejová hydraulická technologie
Moderní hydraulický systém s oběhovým čerpadlem zajišťuje:
- plynulý a pravidelný pohyb
- vysokou odolnost proti přetížení
- bezpečný provoz bez rizika poškození

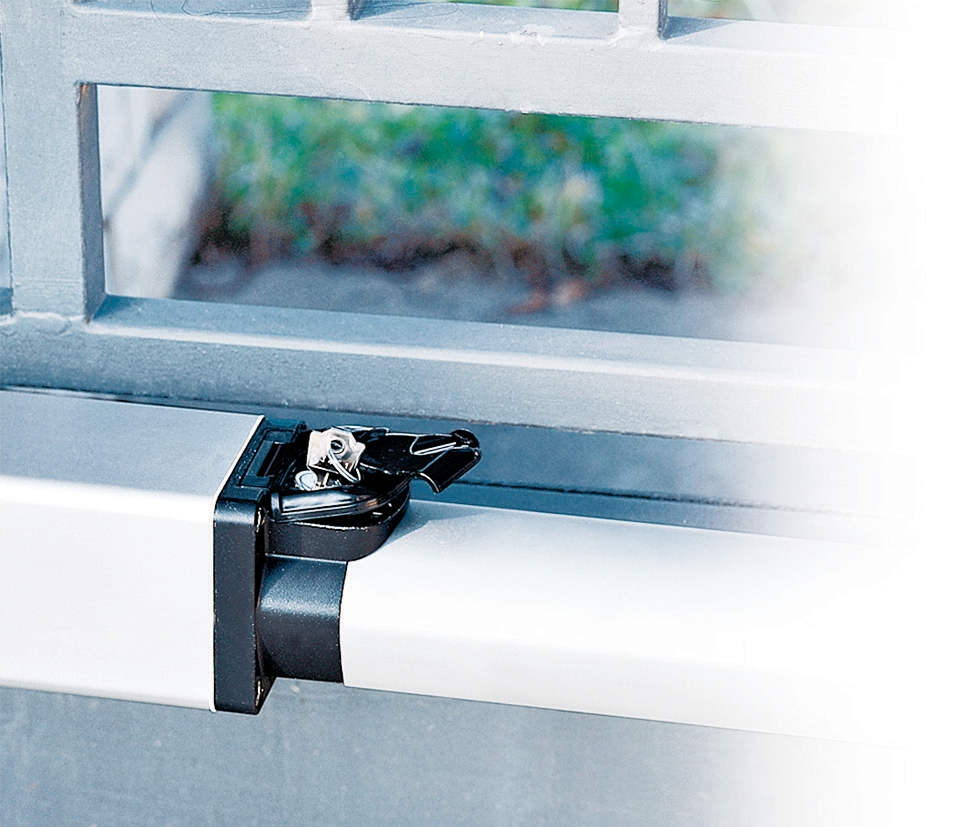

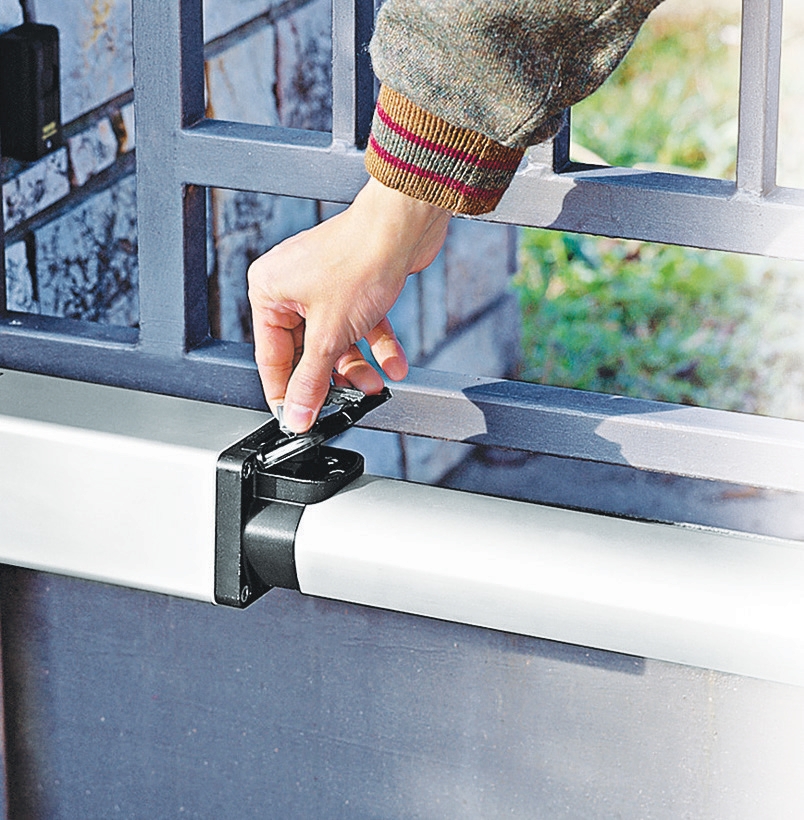

V případě výpadku proudu lze pohon jednoduše nouzově odblokovat. Uzamykatelné odblokování pod krytkou umožňuje snadné manuální otevření brány.
Dlouholeté zkušenosti společnosti Fadini (jedna z nejstarších a nejrespektovanějších v oboru automatizace) vedly k vytvoření elegantního, funkčního a inovativního designu. Při výrobě jsou použity vysoce kvalitní materiály s antikorozní úpravou, které procházejí přísnými továrními i interními testy kvality. Výsledkem je produkt, který nabízí maximální spolehlivost a dlouhou životnost.
Technické parametry
Hydraulická část
| Parametr | Hodnota |
|---|---|
| Průtok čerpadla (P5) | 1,4 l/min |
| Pracovní tlak | 10 atm |
| Rychlost otevření/zavření | cca 15 mm/s |
| Tahová síla | 3 100 N |
| Typ oleje | Fadini Oil – kód 708L |
| Zdvih pístu | 275 mm |
| Průměr pístu | 45 mm |
| Průměr pístnice | 16 mm |
| Provozní teplota | −20 °C až +80 °C |
| Hmotnost pohonu | 8 kg |
| Max. hmotnost křídla | 400 kg |
| Max. šířka křídla | 2,5 m |
| Krytí | IP67 |

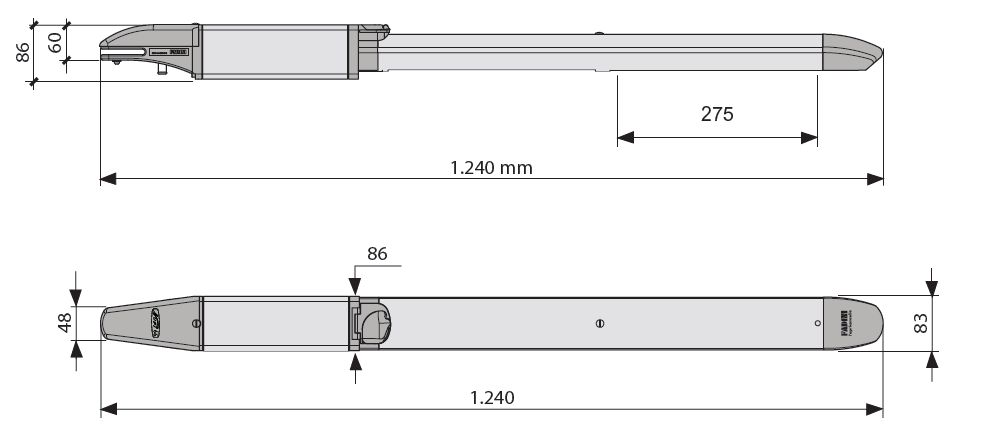

| Rozměry (D × Š × V) | 1240 × 86 × 86 mm |
Elektrická část
| Parametr | Hodnota |
|---|---|
| Výkon | 0,18 kW (0,25 HP) |
| Napětí | 230 V AC |
| Frekvence | 50 Hz |
| Odběr proudu | 1,2 A |
| Příkon | 250 W |
| Kondenzátor | 12,5 µF |
| Otáčky motoru | 1 350 ot./min |
| Provozní režim | S3 |
| Izolační třída | H |
| Napájecí kabel | CEI 20-52 – FROR 450/750 V |
Výkon a provoz
| Parametr | Hodnota |
|---|---|
| Frekvence použití | intenzivní provoz |
| Pracovní cyklus | 18 s otevření – 20 s pauza – 20 s zavření – 20 s pauza |
| Doba jednoho cyklu | 78 s |
| Počet cyklů | cca 50 cyklů / hod |

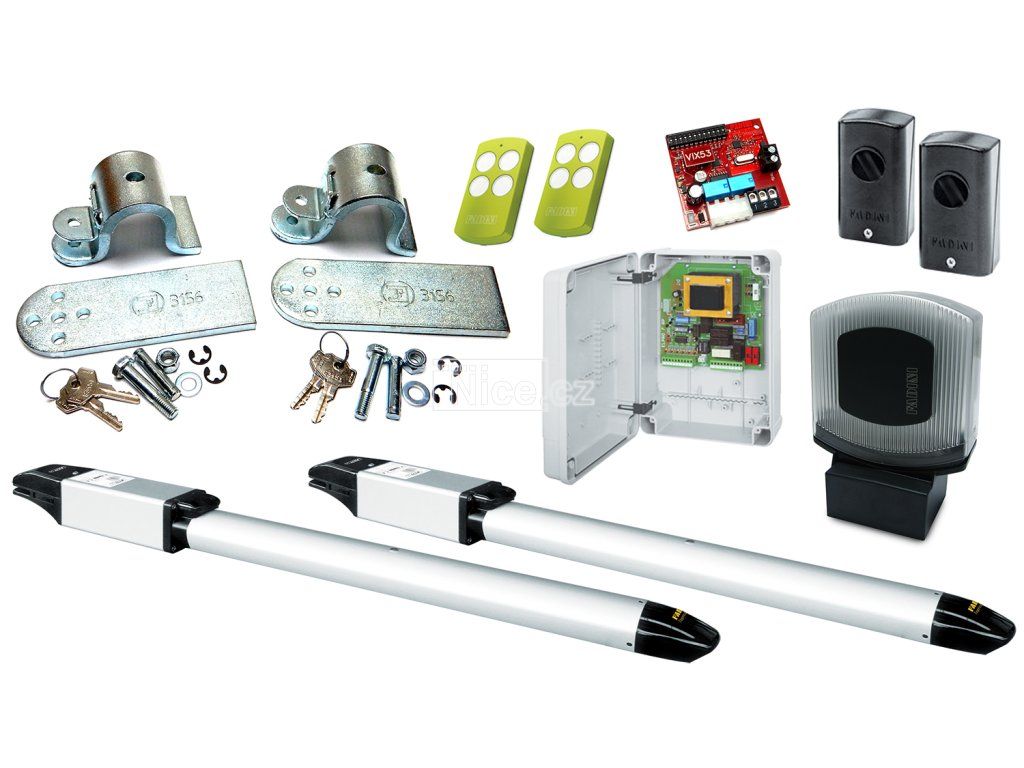

Dodávaná sada obsahuje:
2x hydraulické pohony NUPI66
1x řídící jednotka ELPRO
1x pár bezpečnostních fotočlánků
1x výstražná lampa
2x dálkový ovladač
Doplňkové parametry
| Kategorie: | Pohony |
|---|---|
| Hmotnost: | 23.5 kg |
| EAN: | NULL |
