JUNIOR motorový kit pro posuvné brány 400 - 1200 kg dle výběru

Kompletní sada pro posuvné brány do 400 - 600 - 1200 kg obsahující pohon JUNIOR včetně řídící jednotky a magnetických koncových spínačů, LED blikající lampu, fotočlánky, anténu s kabelem, zásuvný rádiový přijímač a 2 ks dálkového ovladače.

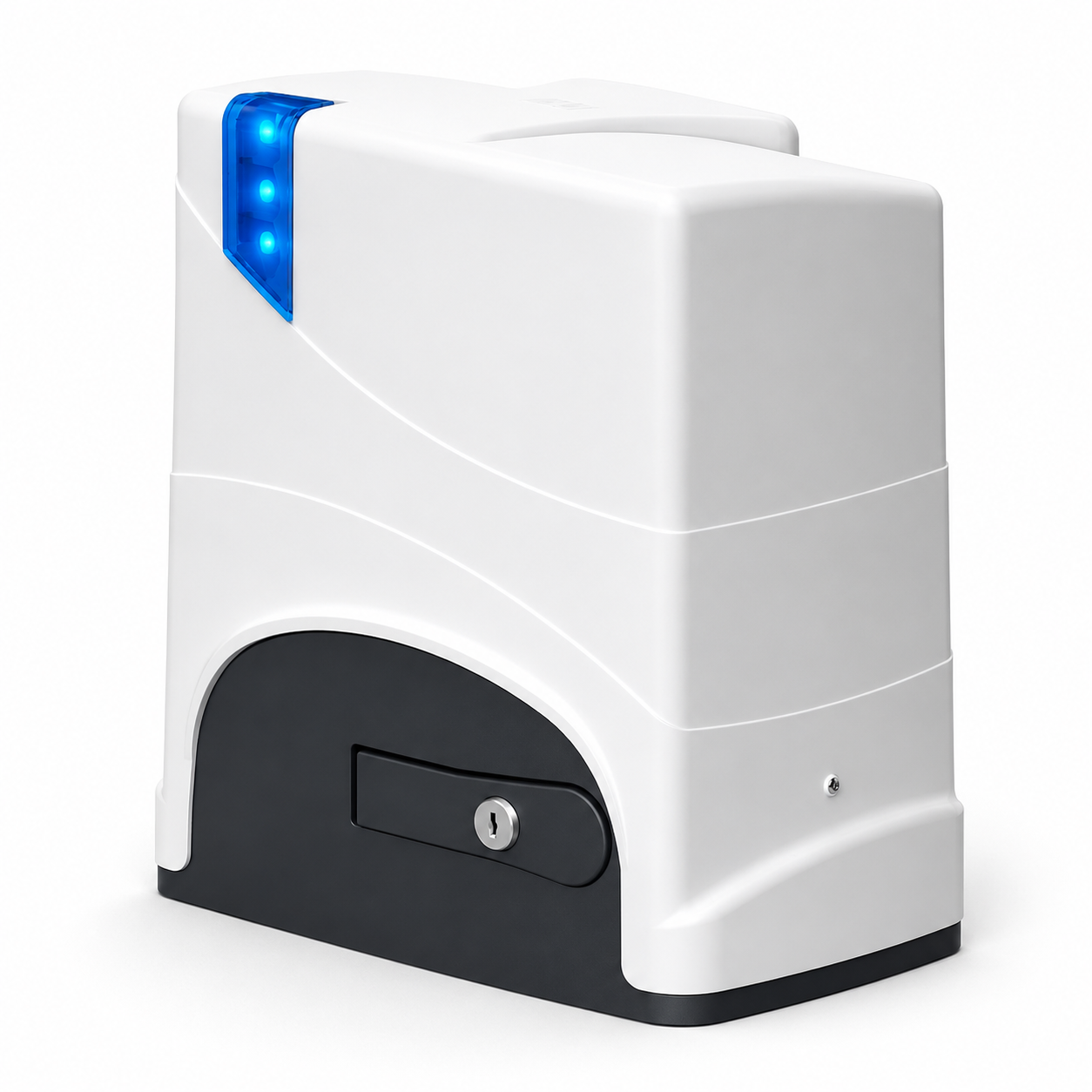

Stylový: Design moderního stylu, kryt je vybaven modrým LED světlem pro indikaci stavu pohonu.

Varianty
nad cenou motoru je roletka, kde si vyberete klíčové parametry: napájecí napětí a max. váhu brány.

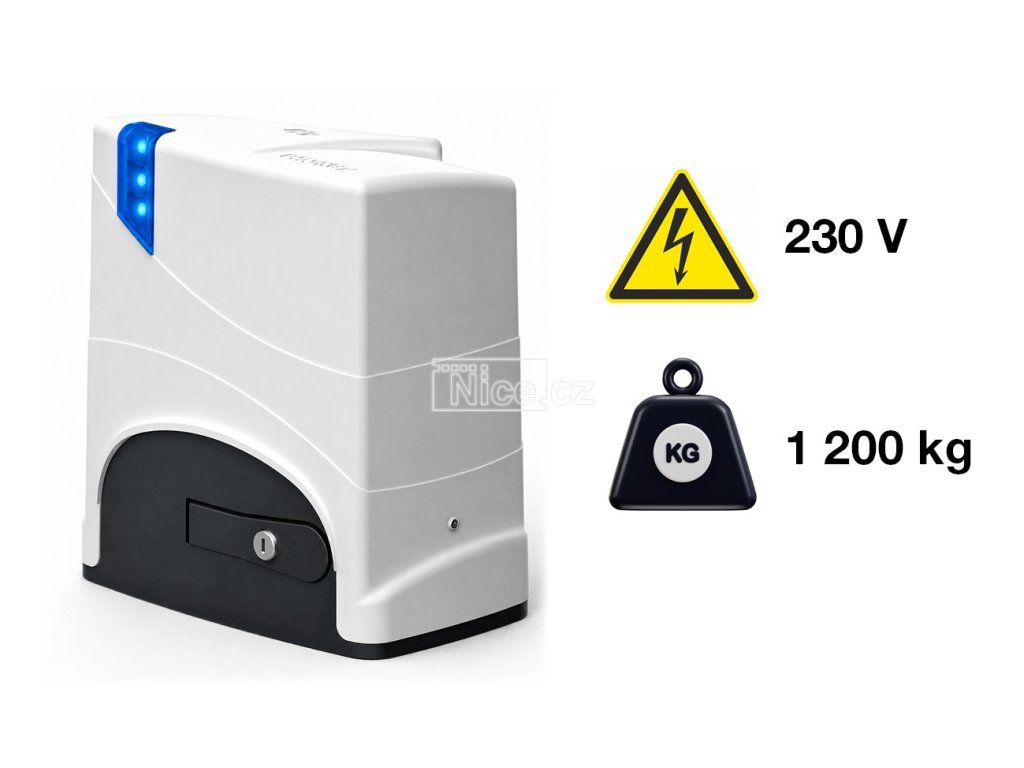

Volba napájecího napětí přímo ovlivňuje maximální hmotnost brány, pro kterou je pohon určen. Při napájení 230 V AC je maximální doporučená hmotnost brány až 1 200 kg. Varianta 24 V umožňuje použití jen s hmotností do 400 kg, a je proto vhodná zejména pro privátní instalace. 24 V motor umožňuje při zvýšeném krytí IP54 instalovat tuto jednotku na místech, kde jiné motory instalovat není možné

Maximální hmotnosti uvedené výrobcem je nutné chápat jako laboratorní nebo ideální provozní hodnoty při správně instalované a perfektně se pohybující bráně. V reálném provozu působí řada faktorů, které zvyšují odpor pohybu a tím i zatížení pohonu. V zimním období dochází ke zvýšení mechanického odporu vlivem nízkých teplot, námrazy nebo zatuhnutí maziv. Dalším významným faktorem je postupné opotřebení mechanických částí konstrukce brány, koroze, zanášení pojezdových koleček nečistotami, prachem nebo listím a také deformace kolejnice či samotné konstrukce brány. Tyto vlivy mohou výrazně zvýšit sílu potřebnou pro pohyb brány, přestože její skutečná hmotnost zůstává stejná. Proto se v praxi doporučuje ponechat dostatečnou výkonovou rezervu a nevolit pohon na hranici maximální povolené hmotnosti. V našich podmínkách je vhodné počítat u samonosných bran s bezpečnostní rezervou 100 % podle provozních podmínek, délky brány a četnosti používání. Správně dimenzovaný pohon pak pracuje s nižším zatížením, má klidnější chod, lépe zvládá nepříznivé podmínky a dosahuje výrazně delší životnosti.

Tichý
24V pohon s převodovkou uloženou v olejové lázni, uložený na kuličkových ložiscích, což zajišťuje plynulý a tichý chod. Převodovka v olejové lázni není rozhodně běžná věc, tohle je absolutní vychytávka.

Jednoduché a chytré ovládání
Dráhu brány lze jednoduše naprogramovat tlačítkem. Pohon má zpomalení při otevírání i zavírání a magnetický koncový spínač ve standardní výbavě.

Bezpečnost
Enkodér společně s průběžným sledováním síly pohonu zajišťuje správný chod brány. Při nárazu na překážku se pohyb brány automaticky zastaví a obrátí. K řídicí jednotce ELPRO lze připojit všechny bezpečnostní prvky. Nouzové odblokování je řešeno samostatným klíčem.

Pevný a kompaktní
Spodní část motoru je z tlakově litého hliníku s odolnou polyesterovou práškovou povrchovou úpravou. Vhodné pro bytové instalace.

Všestranné použití
Možnost použití i pro dvoukřídlé posuvné brány pomocí funkce master/slave s řídicí jednotkou ELPRO. Připraveno pro záložní baterii při výpadku napájení.

Testováno a certifikováno
Splňuje evropské normy EN 12445 a EN 12453. Označení CE, typově testováno podle ITT PDC č. 0976-2010.

DETAILY, KTERÉ ROZHODUJÍ

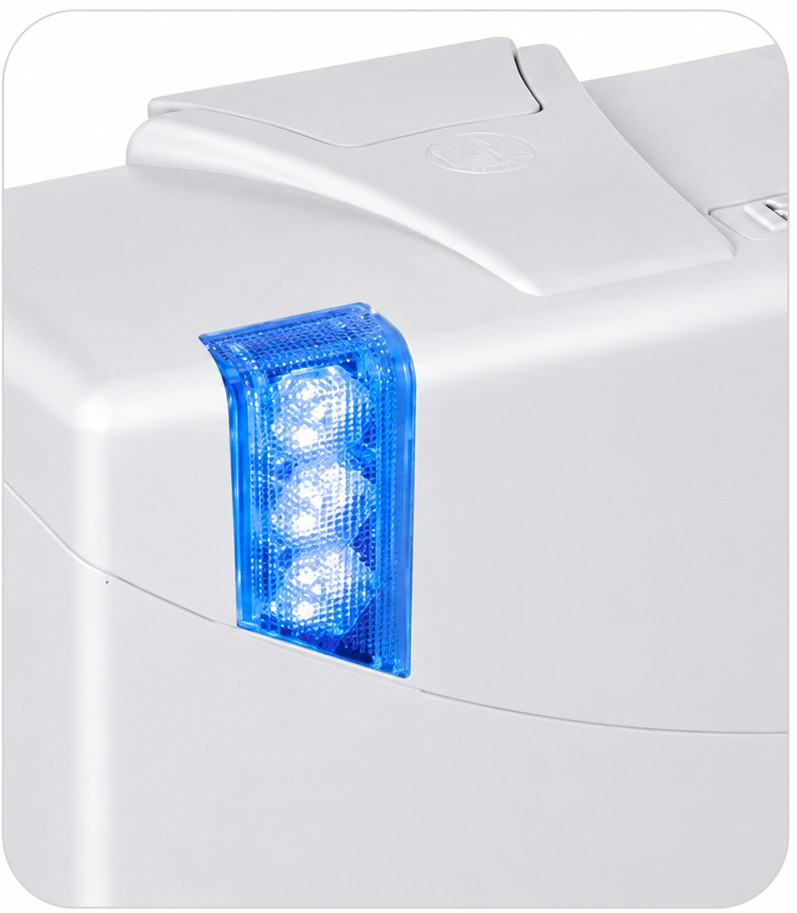

		Kryt motoru je vybaven indikačním LED světlem pro indikaci stavu pohonu. LED signalizace na krytu pohonu svítí modře, pokud automatika pracuje správně. Poznámka: Pokud brána během jednoho cyklu otevření–zavření narazí na překážku 5× za sebou, zůstane otevřená a lampa bude blikat modře. Pohon poté čeká na další povel.
		LED lampa na krytu střídavě bliká modře/oranžově v případě  - poruchy fotočlánků při kontrole DSA před pohybem - že fotočlánky nereagují správně - nesprávného napájení DSA fotočlánků
		Detail magnetického koncového spínače Magnetický koncový spínač je součástí standardní výbavy. Zajišťuje přesné zastavení brány v koncových polohách a bezkontaktní snímání koncových poloh brány. Oproti mechanickému spínači se méně opotřebovává, je spolehlivější ve venkovním prostředí a lépe odolává prachu, vlhkosti i změnám počasí.

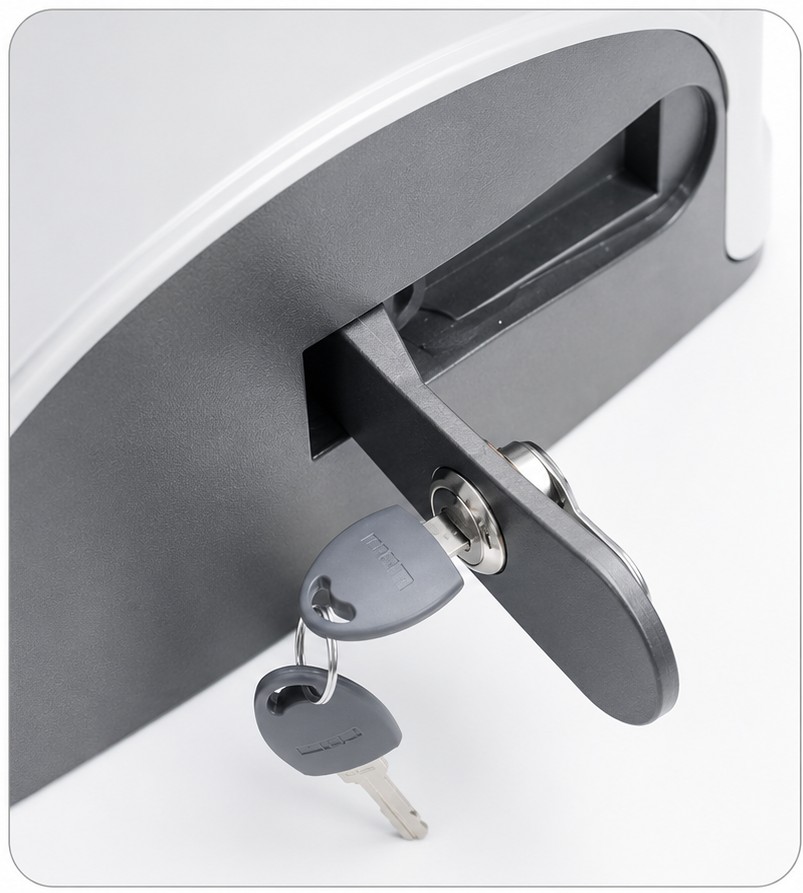

		Nouzové ruční odblokování na klíč Při výpadku proudu nebo poruše lze pohon jednoduše odblokovat bezpečnostním klíčem a bránu otevřít ručně. Celý odblokovací mechanismus je kovový a bytelného provedení. Prostě ho vyklopíte a pak ručně manipulujete bránou.

Testovaný a certifikovaný podle náležitých norem: Testováno a certifikováno v souladu se stávajícími evropskými normami EN 12445 a EN 12453, označení C, typově testováno podle ITT PDC č. 0978-2010.


 Technické parametry:

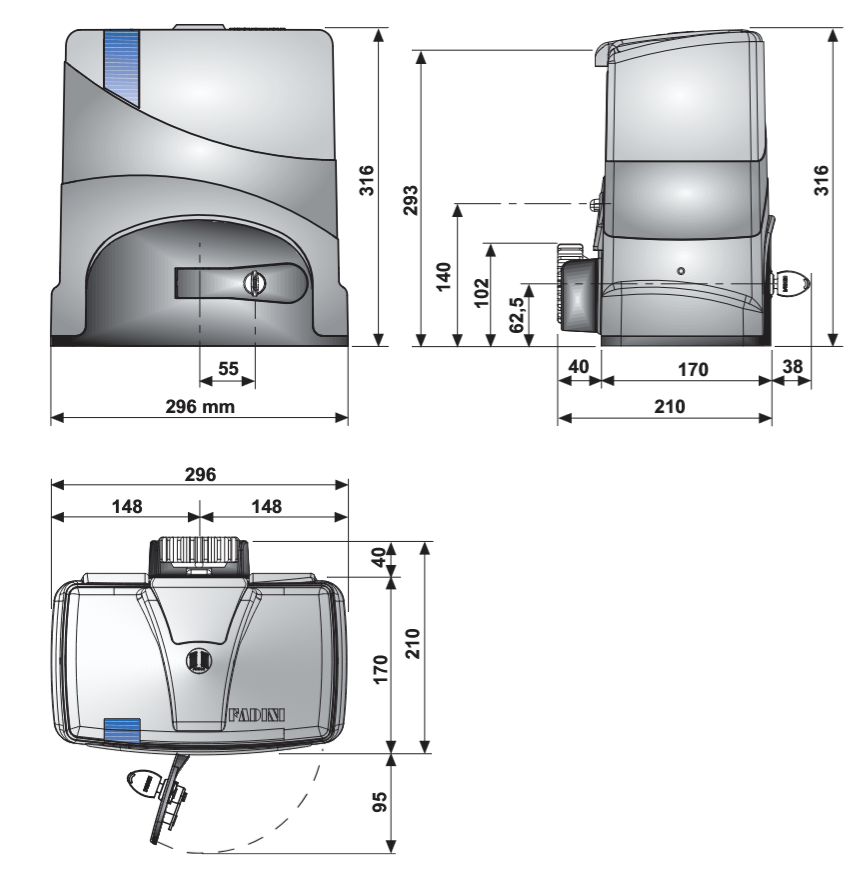

Rozměry:

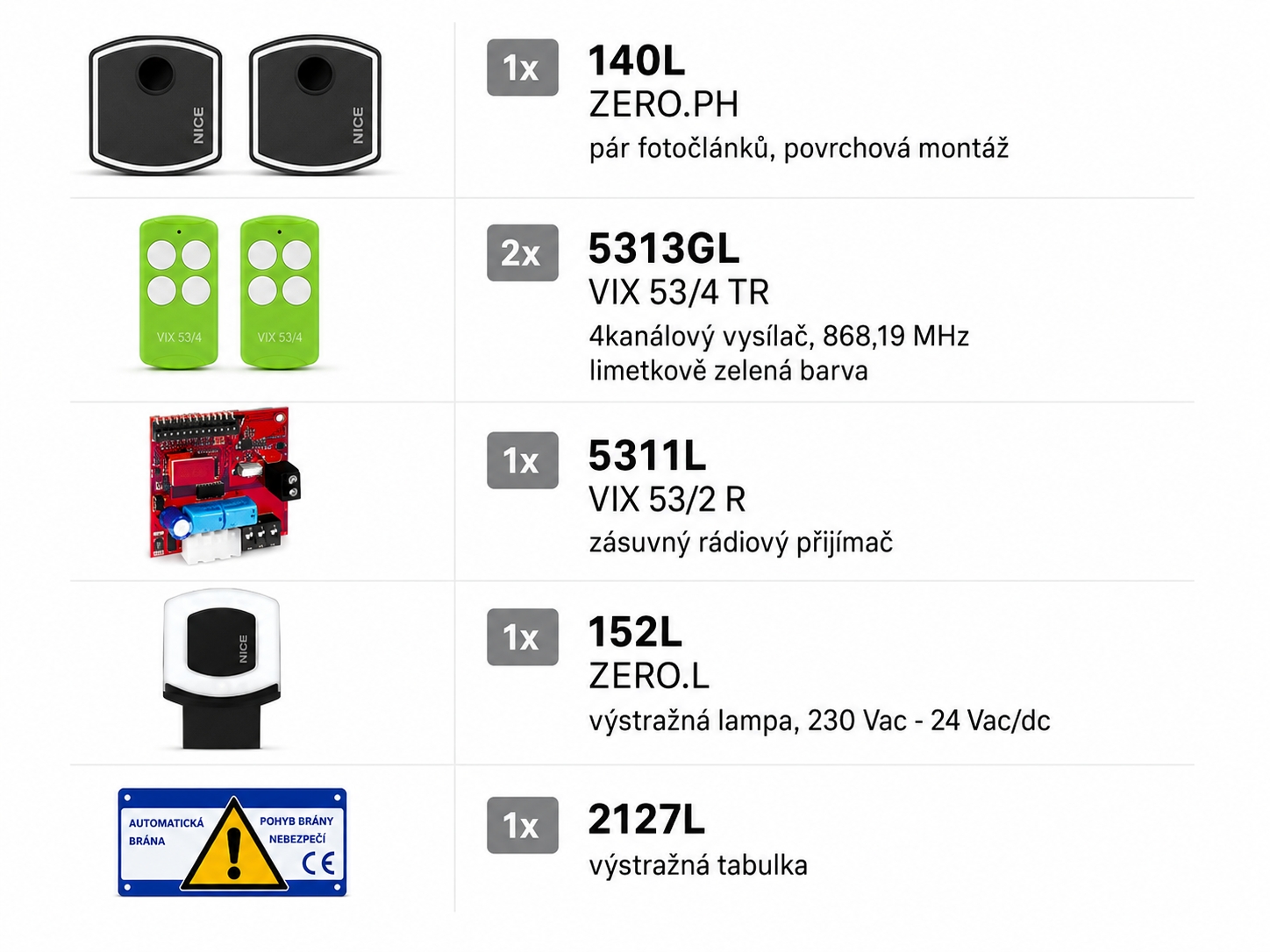

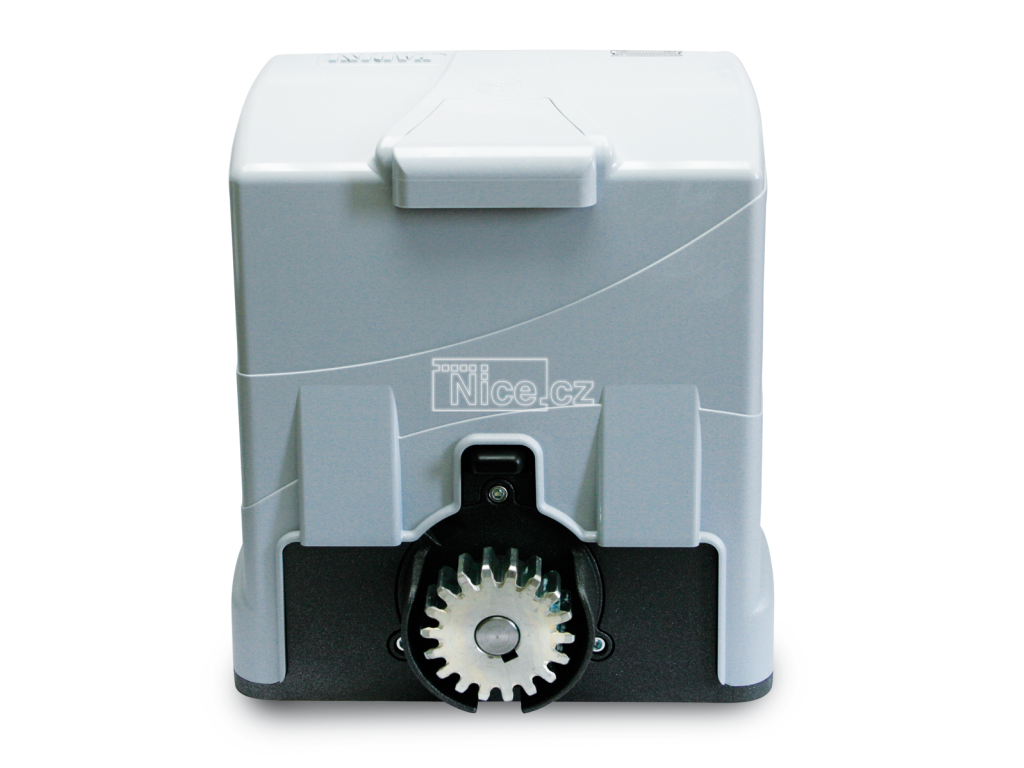

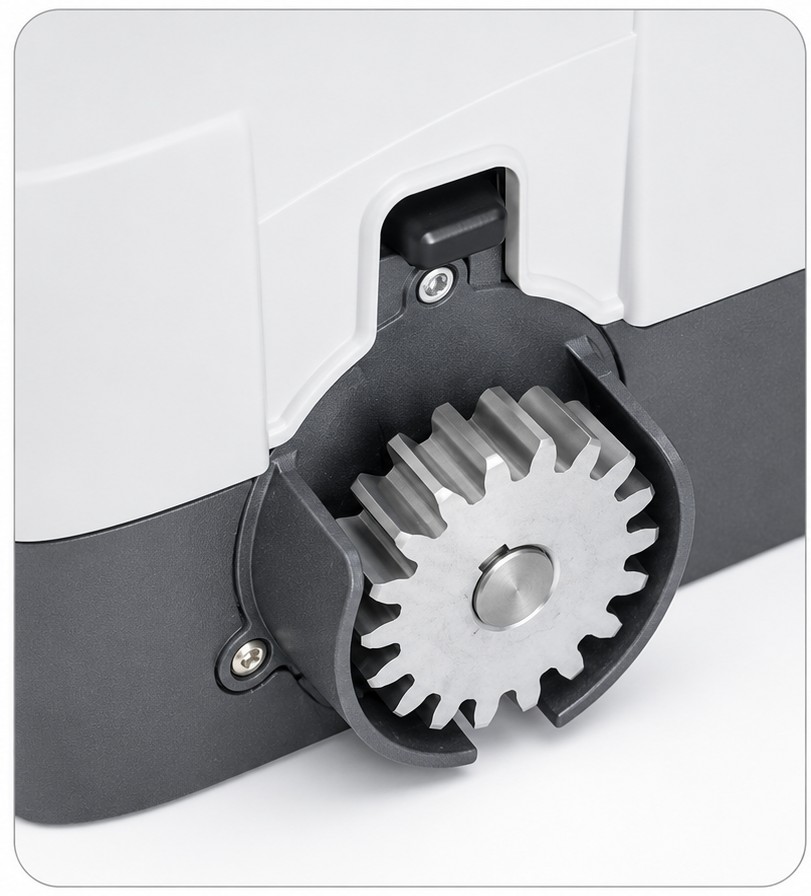

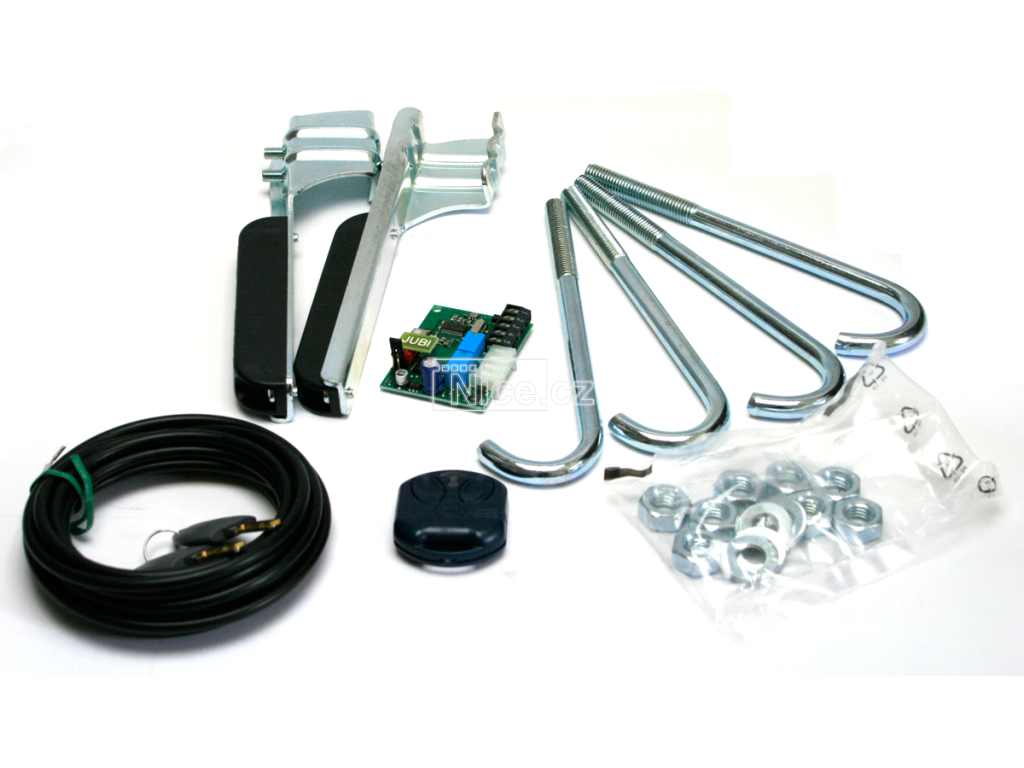

Každá sada obsahuje elektromechanický pohon s převodovým motorem a pastorkem pro hřeben, kotevní základovou desku se šrouby pro upevnění do podkladu, dva klíče pro odblokování pohonu, magnetické koncové spínače a dvojici držáků koncových spínačů. Elektronická řídicí jednotka a encoder jsou rovněž součástí. A dále:
