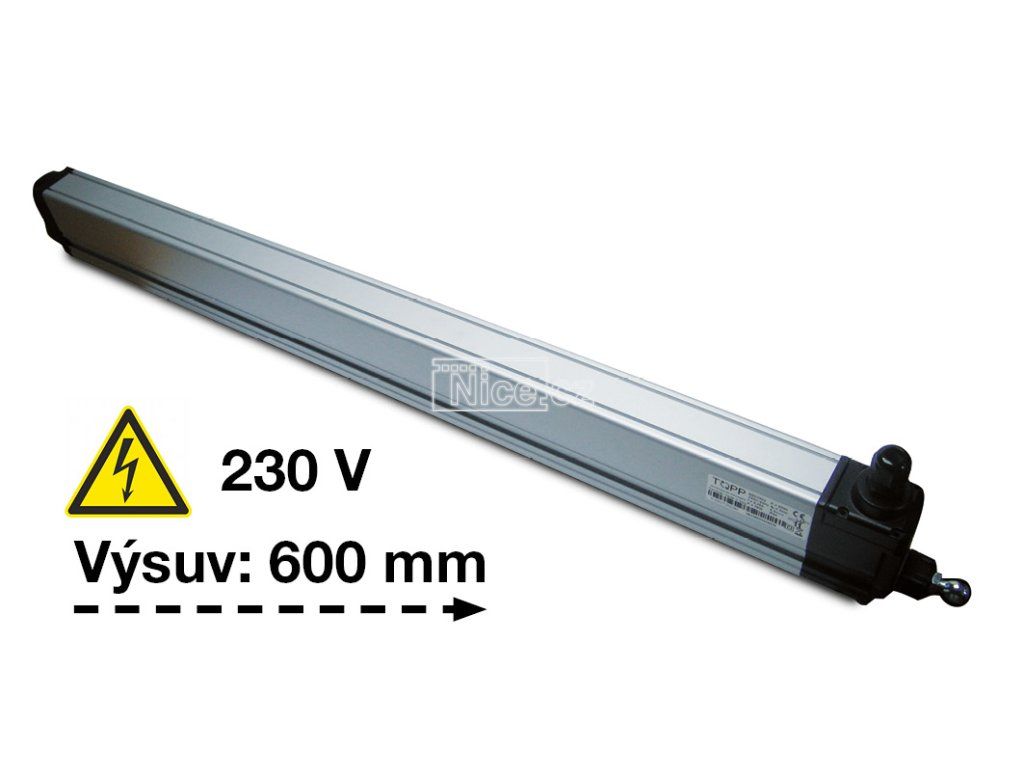

Hřebenový okenní pohon S80 s tlačnou sílou 800 N a výsuvem až 1000 mm

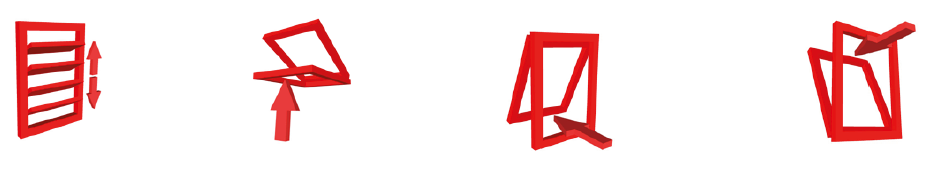

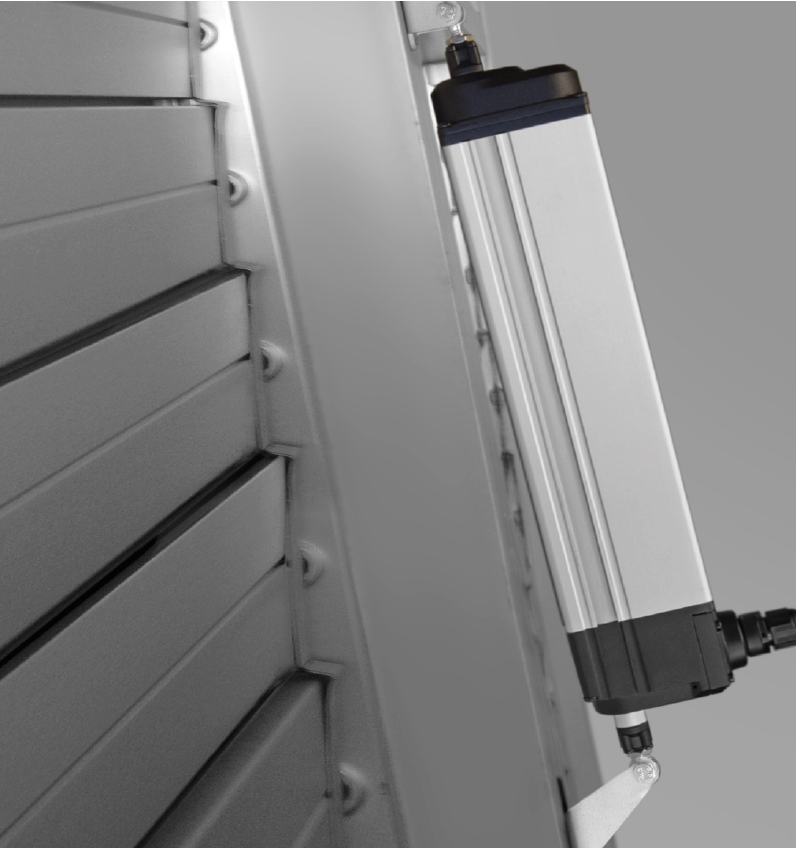

Lineární elektrický pohon S80 je určený pro ovládání oken s horním zavěšením, slunolamů a větracích lamel. Pohon má samovyrovnávací výkyvný mechanismus, díky kterému se lépe přizpůsobí pohybu ovládaného prvku. Součástí dodávky je podpěra a potřebné montážní příslušenství.

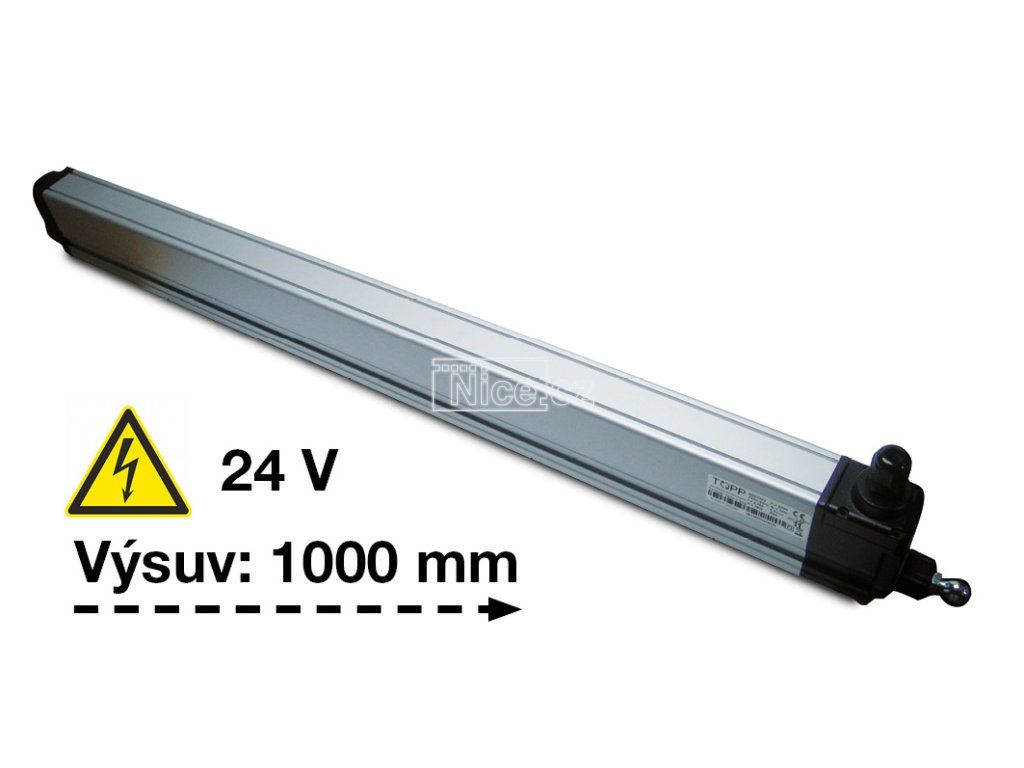

Pohon je dostupný ve verzi pro napájení 230 V / 50 Hz nebo 24 V DC. Maximální tažná i tlačná síla je 800 N.

Zařízení je připraveno pro synchronní provoz dvou pohonů na jednom okně.

Dostupné délky zdvihu jsou 200, 400, 600, 800 a 1000 mm. U verzí se zdvihem 200 a 400 mm má pohon nerezový šnekový šroub a stupeň krytí IP68. U verzí se zdvihem 600, 800 a 1000 mm je stupeň krytí IP65.

Výhody S80
- Velmi silný pohon - 800N
- Možnost synchronizovaného ovládání pohonů bez doplňkové řídící jednotky
- Dvojitá el. izolace (u verze 230V)
- Mechanické koncové spínače
- Výsuvný hřeben je vyroben z uhlíkové oceli
- IP68 do vlhkého prostředí pro 200 a 400 mm

Nevýhody S80
- Pohon a výsuv hřebene zasahuje do prostoru místnosti

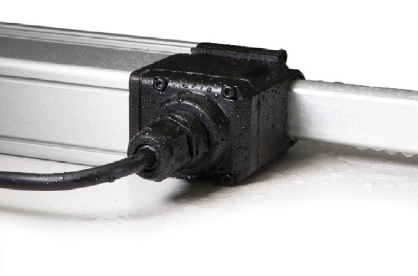

	Vysoký stupeň ochrany proti prachu a vodě IP68.

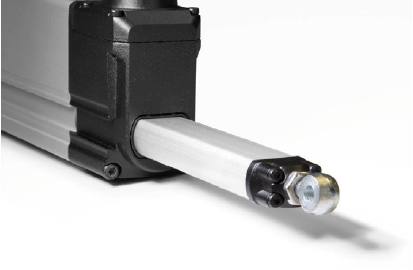

	Pohon z nerezové oceli.

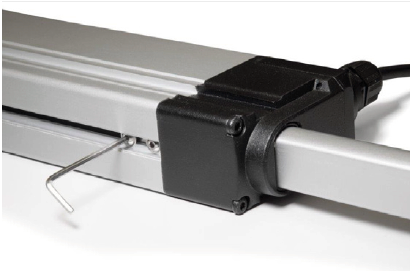

	Milimetrově nastavitelný zdvih.

Popis pohonu
Elektrický okenní pohon S80 Vás svým výkonem, výstředním designem spolu s tichým a rychlým provozem mile překvapí. Umožňuje totiž jeho použití v aplikacích, kde jsou ostatní pohony slabé, nebo jejich výsun nestačí. Volbou tohoto pohonu získáte estetický a plně funkční prvek pro velká a těžká okna.
- Pohon je standardně dodáván ve stříbrné barvě.
- Motor pohonu je vsazen do odolné plastové skříně a je vybaven výsuvným hřebenem z antikorozní oceli pro zátěž do 800 N. Hřeben je odolný proti extrémnímu jednorázovému zatížení (např. větrem, sněhem). Hřeben je uschován v těle pohonu.
- Zátěž 800 N představuje u střešního okna váhu cca 145 Kg, u svislého okna váhu cca 175 Kg.
- Koncové polohy pohonu jsou hlídány elektronicky a garantují přesné a těsné dovírání oken.
- Standardní montážní otočná ocelová konzola umožňuje kyvný pohyb pohonu a zabezpečuje jeho spolehlivější funkčnost, menší opotřebení hřebenové tyče, převodů v pohonu a celkově delší životnost celého zařízení. Pohon se montuje na rám okna a tělo pohonu s výsuvným hřebenem je otočeno směrem dovnitř a zasahuje do prostoru místnosti.
- Pokud potřebujete motorizovat skutečně veliká okna, na jedno okno tak lze namontovat až 3 pohony S80 (například tak lze motorizovat okno i o šířce 6m).
- Je možné zvolit napájení pohonu 230 V/50 Hz nebo 24 Vdc. Napětí 24 V je používáno tam, kde je zapotřebí bezpečného napětí anebo je zapotřebí použít záložní zdroj napájení.
- Krytí pohonu IP68 umožňuje montáž ve vlhkém prostředí a elektrické části jsou u verze 230V kryty dvojitou izolací.
- Zařízení splňuje standardizované normy EEC 89/336 a EEC 73/23 a příslušné dodatky.

Obsah balení
1 kus pohonu S80
1 kus otočné montážní konzoly

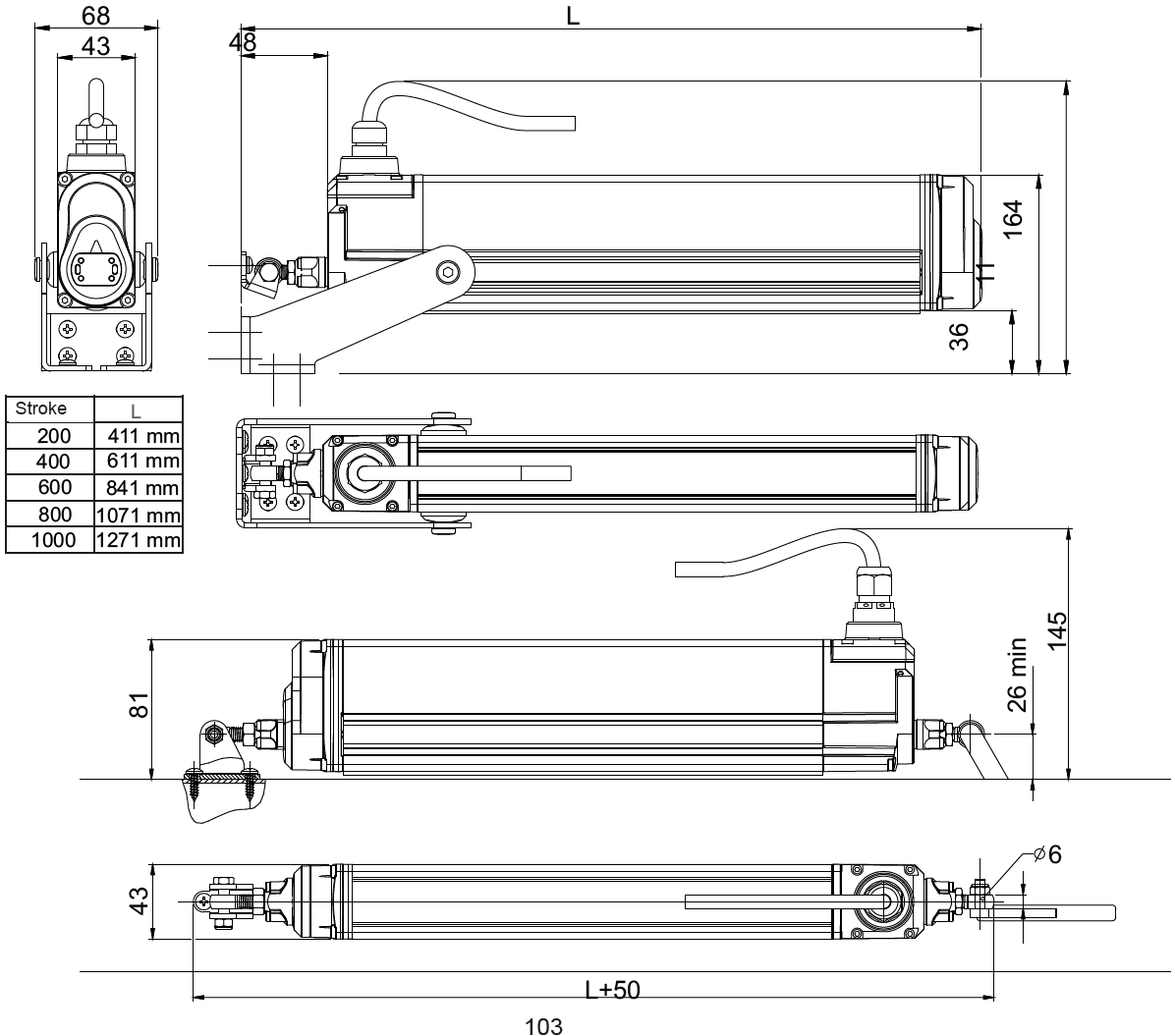

Rozměry pohonu

Technické parametry

* napájecí kabel není součástí dodávky
