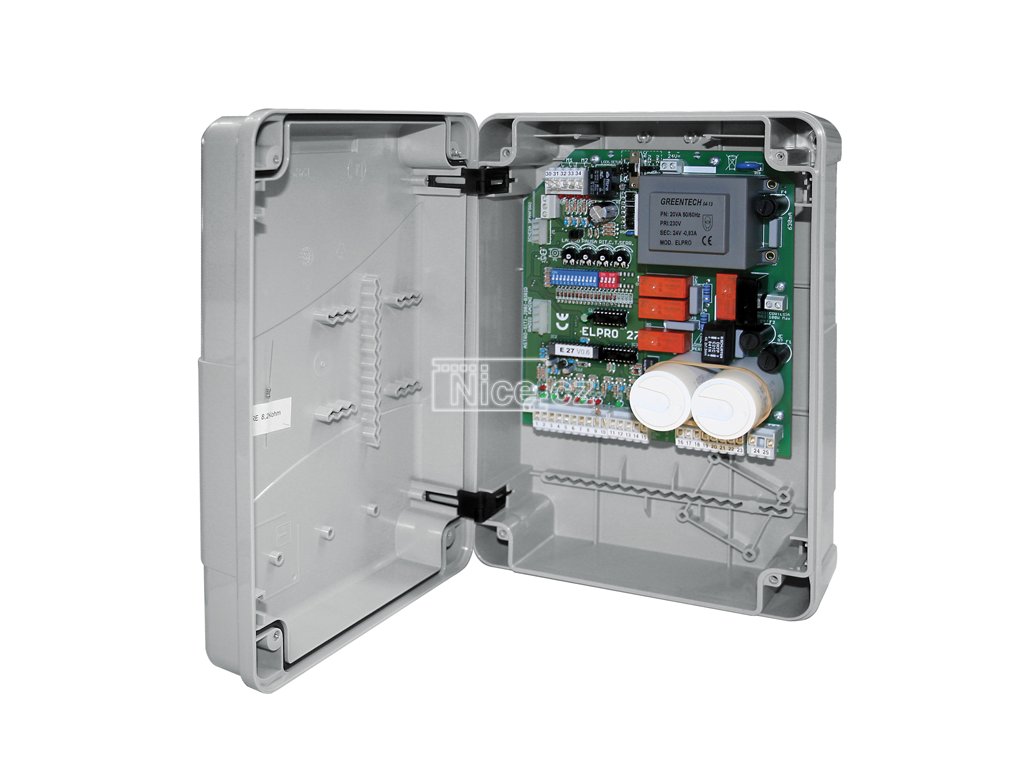

ELPRO 27 řídící jednotka pro otočné, posuvné brány a automatické systémy
Řídící jednotka ELPRO 27 pro křídlové brány
ELPRO 27 jednofázový elektronický programátor osazený rozběhovými kondenzátory. Určen pro jednokřídlé nebo dvoukřídlé otočné brány, s koncovými spínači i bez nich. Vhodný také pro samosvorné motory posuvných bran do max. 0,37 kW
Provozní režimy
Automatický, poloautomatický, krokový automatický režim, režim „mrtvý muž“, režim pro pěší, reverzní impuls při rozjezdu a předblikání.
Hlavní funkce
Intuitivní nastavení pomocí trimrů a DIP přepínačů: napájení elektrického zámku, autotest fotočlánků (DSA), autotest bezpečnostních lišt (DACS), přednastavení pro semafory až se 3 světly, ukládání časů chodu a indikace stavu pohonu.
Rozměry skříně: 210 × 295 × 110 mm.
Stupeň krytí: IP64.
Pracovní teplota: −20 °C až +55 °C.
Technické parametry:
| Parametr | Hodnota |
|---|---|
| Napájení desky 1PH | 230 Vac – 50/60 Hz |
| Napájení desky 3PH | - |
| Max. výkon motoru | 750 W |
| Výstup doprovodného osvětlení | 230 Vac – 100 W |
| Výstup pro fotočlánky / klíčový spínač / rádiový přijímač | 24 Vac |
| Výstup kontrolní lampy | 24 Vac – 3 W |
| Výstup řízení DSA | 24 Vac – 150 mA |
| Výstup výstražné lampy | 230 Vac – 25 W |
| Doba chodu motoru | 0–120 s (posuvná brána) / 0–60 s (křídlová brána) |
| Doba automatického zavření | 1–220 s |
| Zpoždění křídel při zavírání | 0–10 s |
| Doba otevření pro pěší | 1–45 s |
Funkce a připojení řídicí jednotky ELPRO 37
| Funkce | ELPRO 27 |
|---|---|
| Třífázové pohony | - |
| Zastavení fotočlánkem při otevírání | ● |
| Vstup pro 2. pár fotočlánků | ● |
| Dedikovaný vstup bezpečnostní lišty | ● |
| Dedikovaný vstup pro 2. bezpečnostní lištu | ● |
| Zařízení pro autotest fotočlánků (DSA) | ● |
| Zařízení pro autotest bezpečnostních lišt (DACS) | ● |
| Elektronická brzda | - |
| Uložení zbývající doby chodu motoru při přerušeném cyklu | ● |
| Plynulé zrychlení a zpomalení | – |
| Nastavení řízení krouticího momentu | – |
| RT data | – |
| Učení časů chodu pomocí dálkového ovladače | – |
| Aktivace sekundární desky (slave režim) | – |
| Elektrický zámek | ● |
| Krokový režim | ● |
| Režim „mrtvý muž“ (držení tlačítka) | ● |
| Otevření pro pěší | ● |
| Otevření pro pěší dálkovým ovladačem | ● |
| Reverzní impuls při rozjezdu | ● |
| Externí hodiny | ● |
| Doprovodné osvětlení | ● |
| Kontrolka stavu automatizace | ● |
| Poloautomatický režim | ● |
| Automatický režim | ● |
| Předblikání | ● |
| Bez blikání během prodlevy v automatickém režimu | ● |
| Zásuvná rádiová karta | ● |
| Bez reverzu při otevírání dálkovým ovladačem | ● |
| Automatické zavření po průjezdu fotočlánky | ● |
| Přednastavení pro semafor až se 3 světly | ● |
Doplňkové parametry
| Kategorie: | pro křídlové brány |
|---|---|
| Hmotnost: | 2.5 kg |
| EAN: | NULL |
