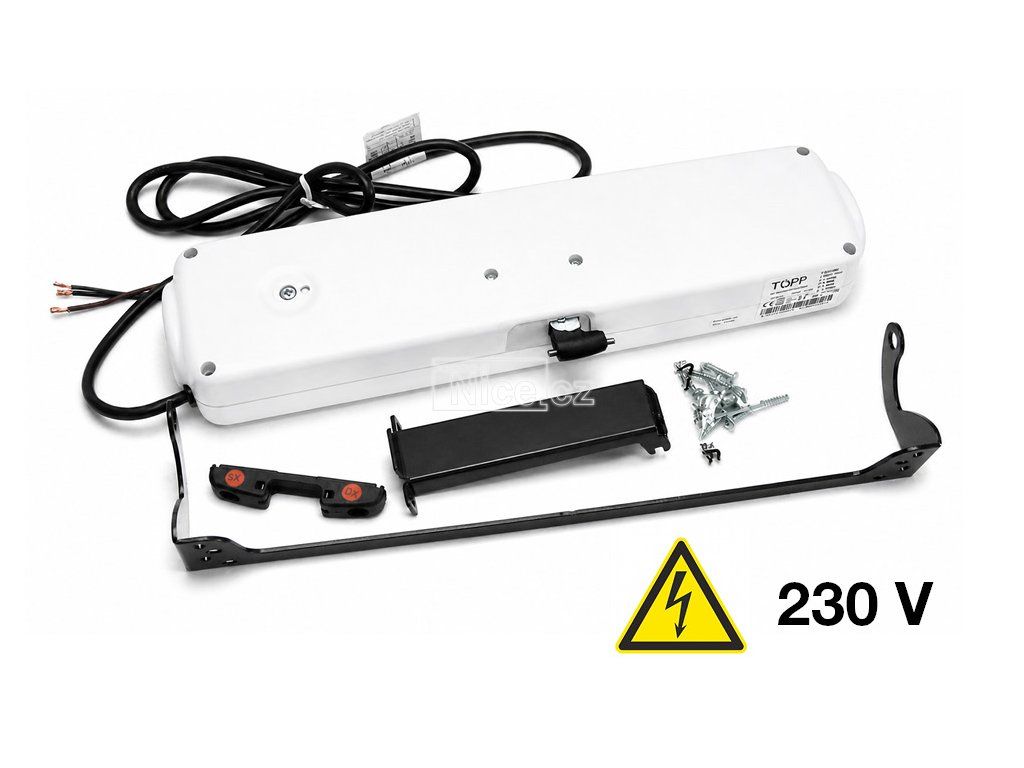

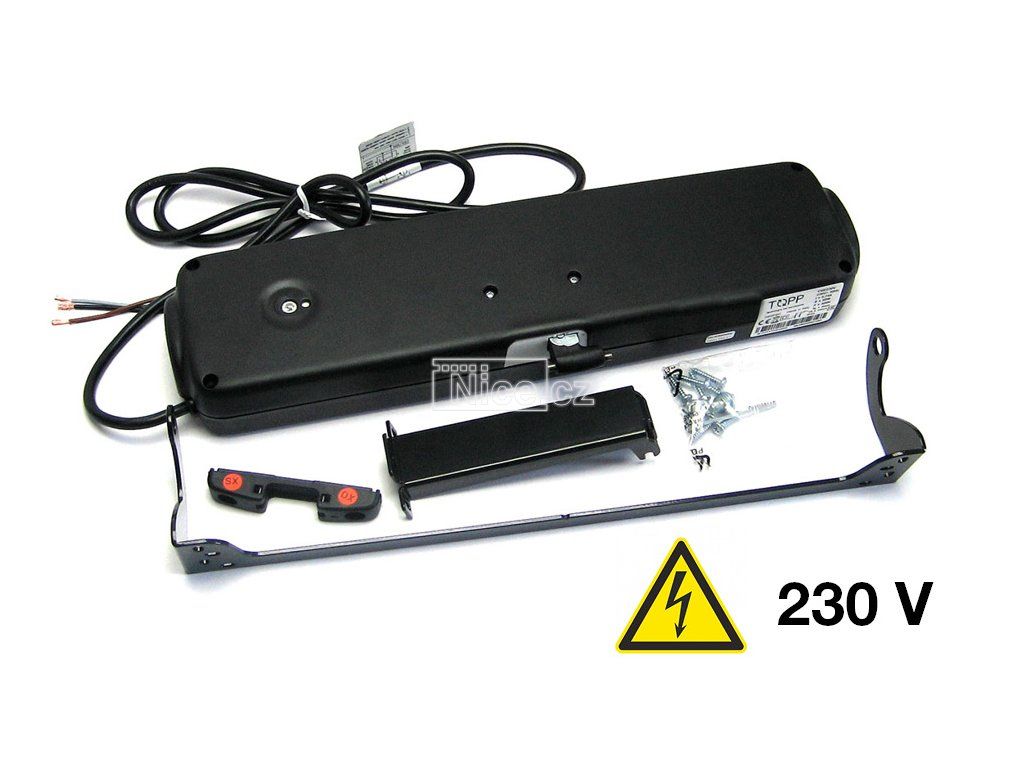

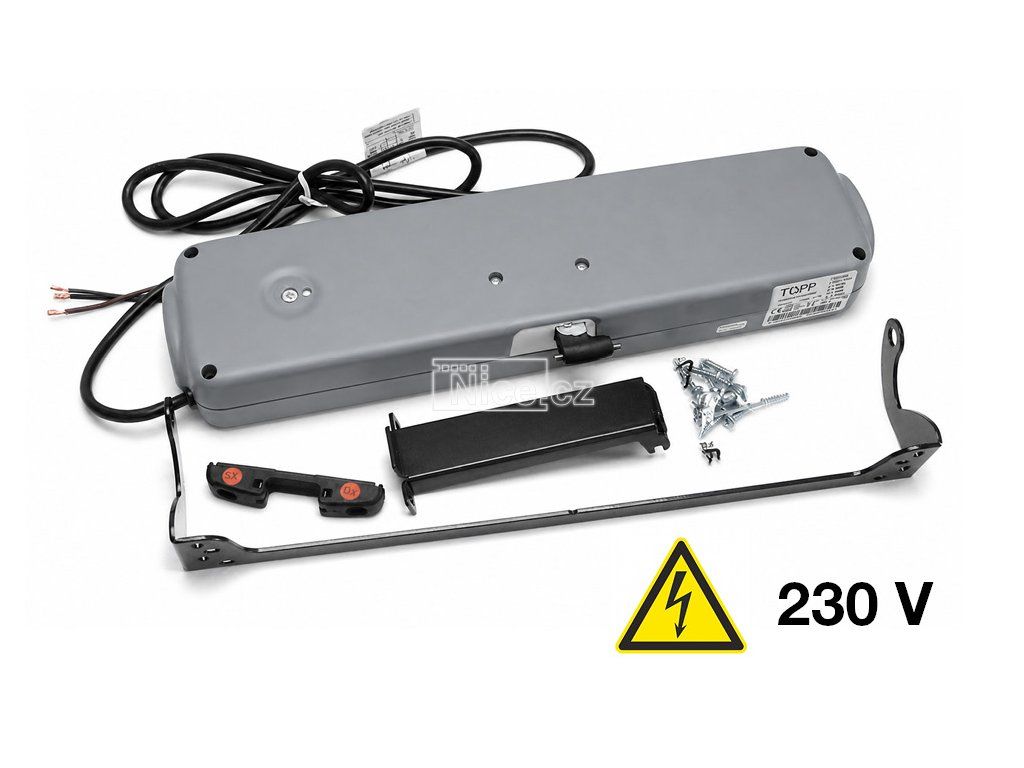

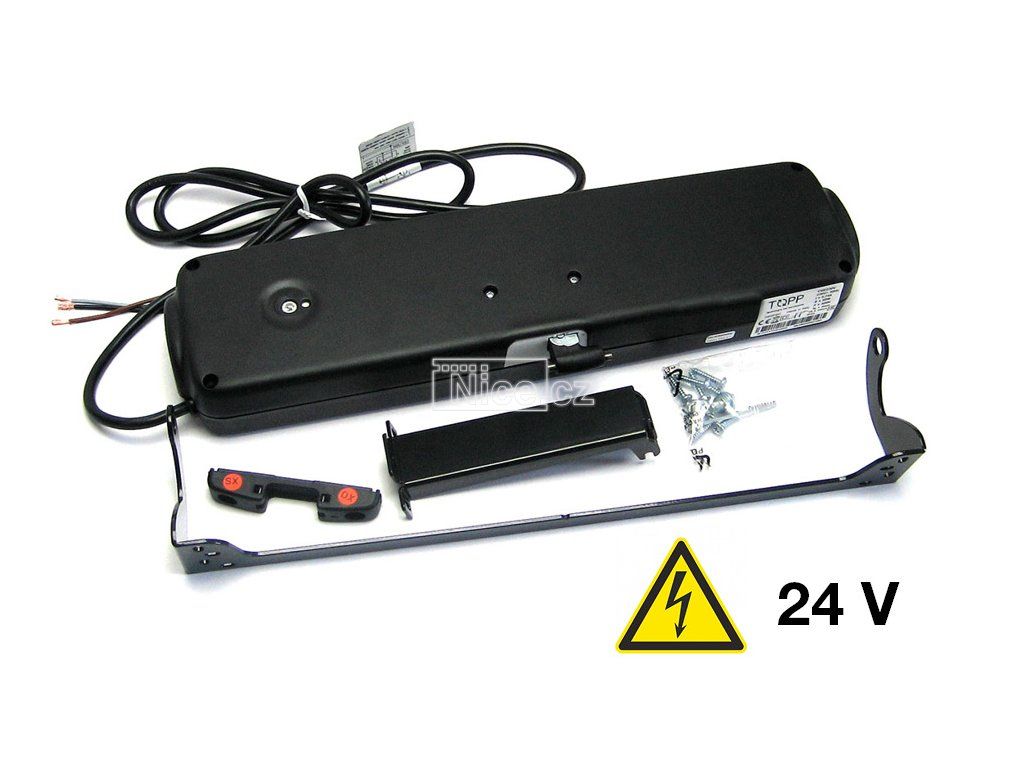

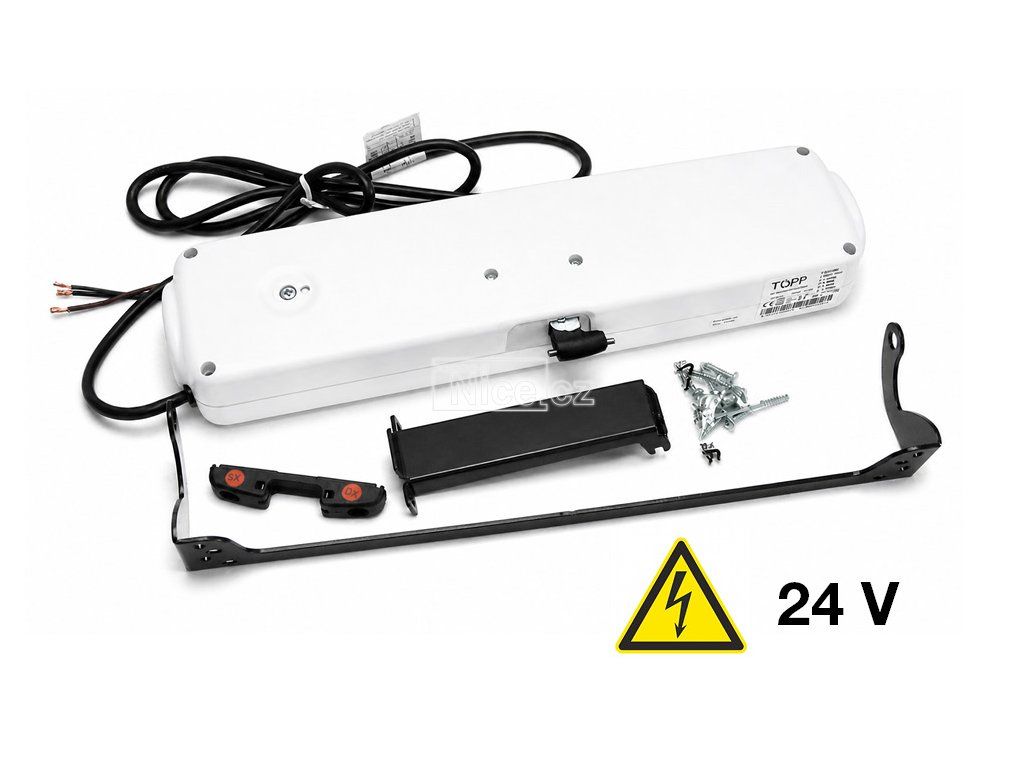

C40 pohon řetězový 24 / 230V 400N, výběr bílá / šedá / černá
C40 okenní řetězový pohon 24 Vdc nebo 230 Vac, tlačná síla 400 N, nastavitelný zdvih max. 500 mm, k výběru bílý / šedý / černý

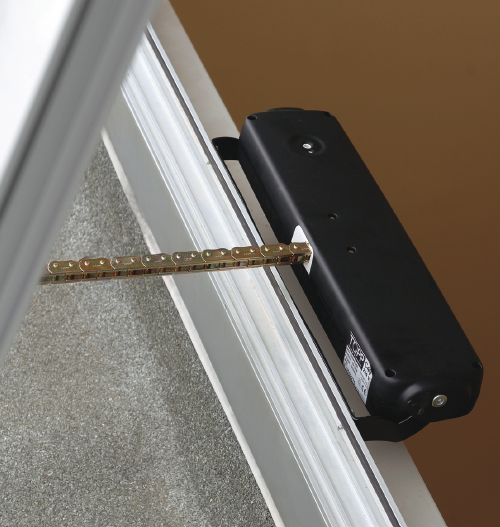

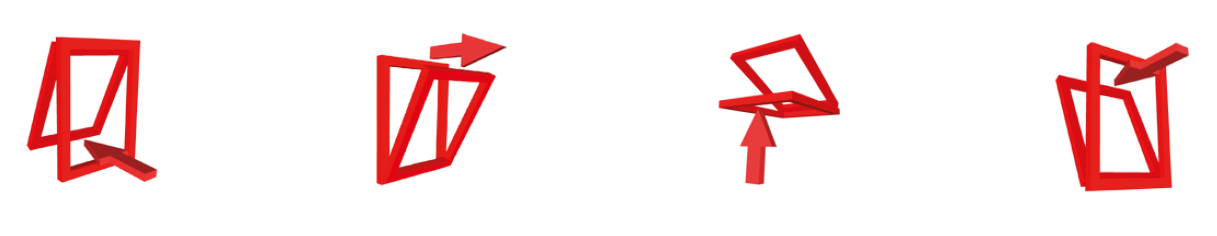

Elektrický pohon C40 s řetězem navíjeným dovnitř pouzdra motoru, s různým příslušenstvím pro montáž na okna otevíraná směrem dovnitř i ven, nahoru i dolů.
Provozní napětí 24 V dc nebo 230 Vac 50 Hz
Maximální použitelná zátěž 400 N. Rychlý systém uchycení a uvolnění řetězu k oknu. Maximální zdvih 500 mm, koncová poloha nastavitelná na 100, 150, 200, 205, 300, 350, 400 mm pomocí vnějšího vnějšího ovládacího knoflíku umístěného na obou stranách pohonu. Elektronické zařízení s akustickým výstražným signálem pro upozornění uživatele na chybnou instalaci. Elektronická regulace rychlosti trakce se zpomalením během posledních 100 mm zavíracího pohybu. Vysoký stupeň krytí IP 55. Na vyžádání je k dispozici přednastavená verze „S“ pro synchronní provoz dvou pohonů na stejném okně.

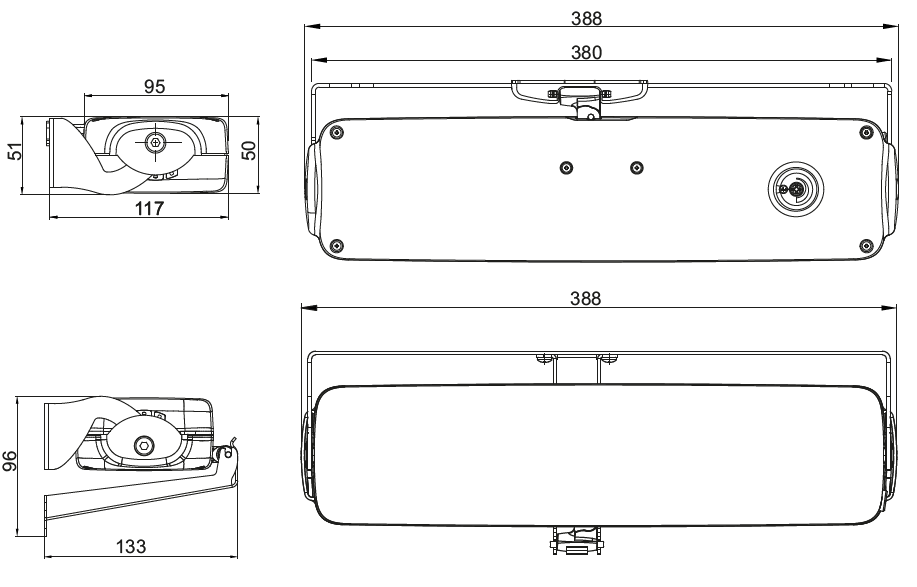

Rozměry pohonu
Technické parametry
| Model | C40 230V | C40 24V |
|---|---|---|
| Napájecí napětí | 230 V ~ 50 Hz | 24 V DC |
| Maximální použitelná síla v tlaku | 400 N | 400 N |
| Maximální použitelná síla v tahu | 400 N | 400 N |
| Zdvihy (volitelně kdykoli) | 100 - 150 - 200 - 250 - 300 - 400 - 500 mm | 100 - 150 - 200 - 250 - 300 - 400 - 500 mm |
| Odběr proudu | 0,24 A | 1,1 A |
| Rychlost chodu naprázdno | 18,5 mm/s | 10,5 mm/s |
| Doba chodu naprázdno | 27 s | 48 s |
| Dvojitá elektrická izolace | ano | - |
| Druh provozu | S2 po 5 min | S2 po 8 min |
| Provozní teplota | -5 °C ÷ +50 °C | -5 °C ÷ +50 °C |
| Třída krytí | IP 55 | IP 55 |
| Seřizování uchycení na okno | není nutné | není nutné |
| Možnost paralelního zapojení | ano | ano |
| Synchronní provoz 2 pohonů C40 na stejném okně | verze S | verze S |
| Kontrola polohy řetězu | ano | ano |
| Konec zdvihu | Elektronický při otevírání, při zavírání amperometrická detekce | Elektronický při otevírání, při zavírání amperometrická detekce |
| Zvuková signalizace při nesprávné montáži | ano | ano |
| Rozměry | 387,6 × 95 × 50 mm | 387,6 × 95 × 50 mm |
| Hmotnost nainstalovaného zařízení | 1,9 kg | 1,9 kg |
⚠️ Poznámka: Uvedená hmotnost se může lišit v závislosti na zvoleném příslušenství.
