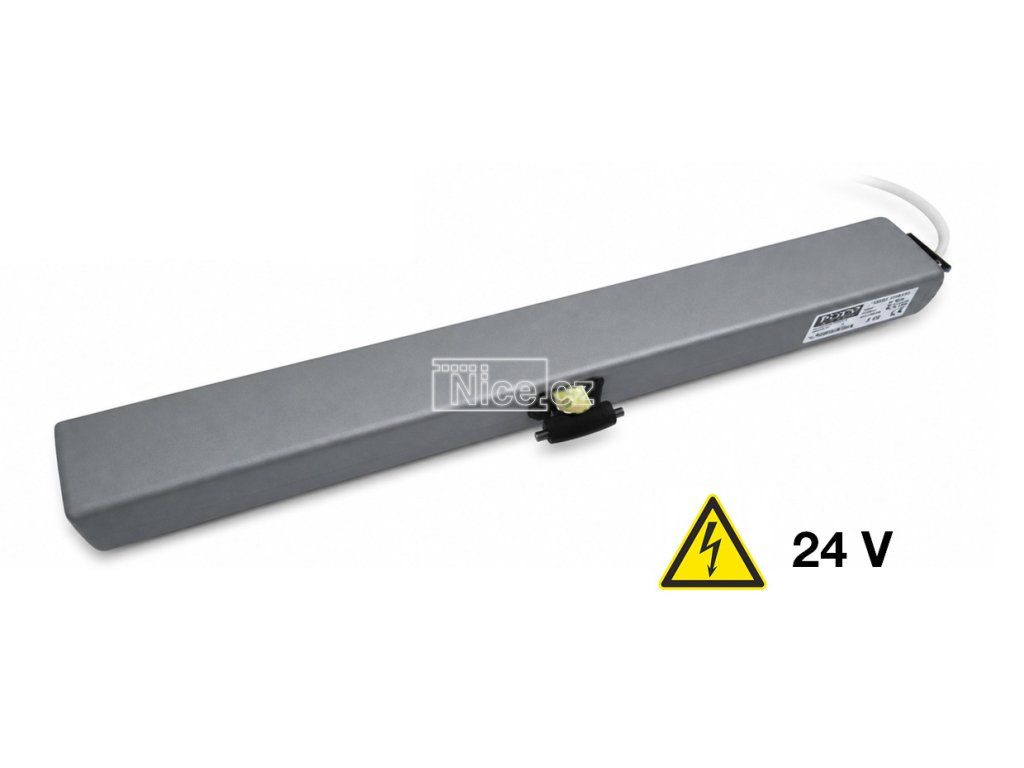

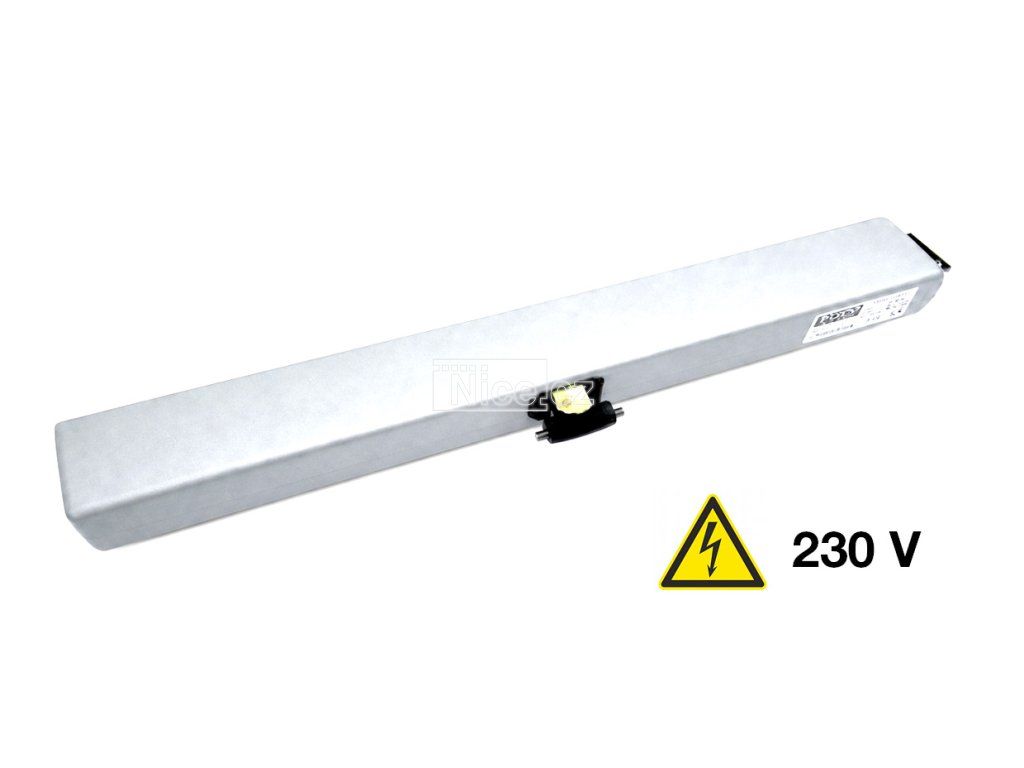

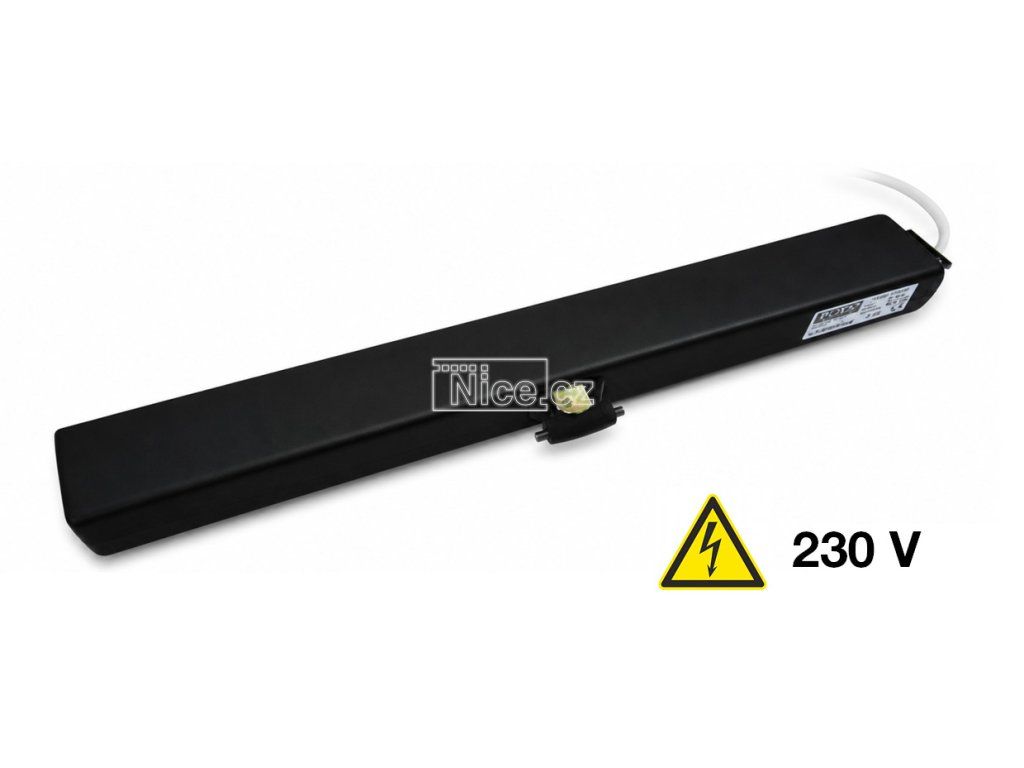

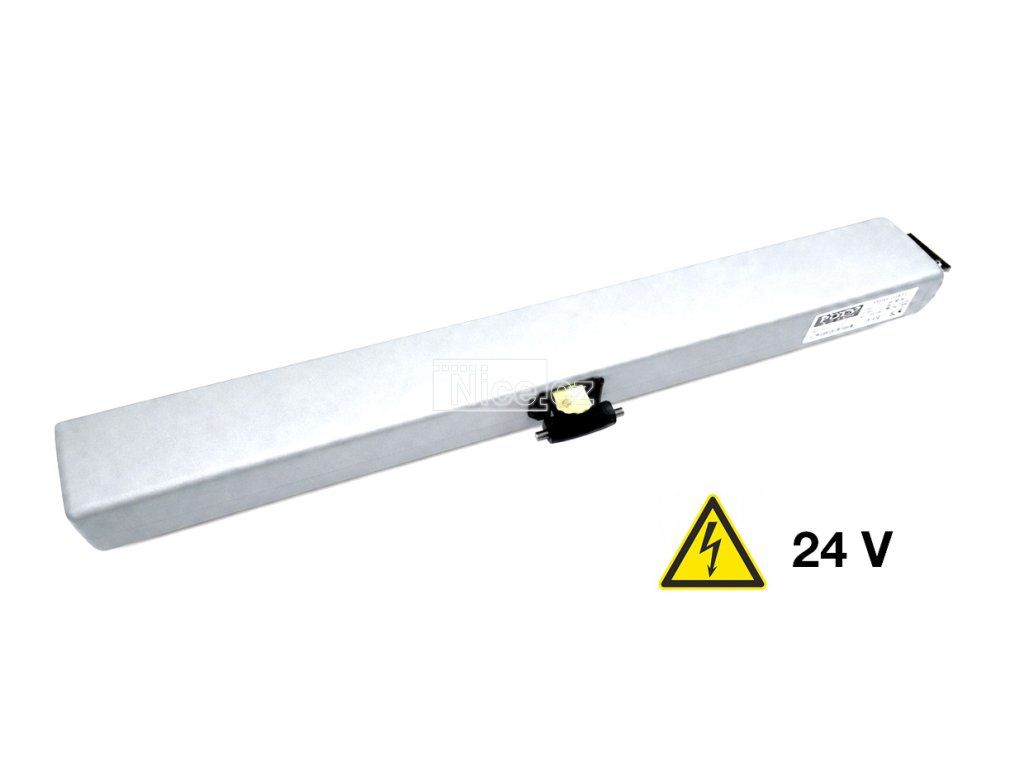

C20 řetězový okenní pohon výsuv 36cm, 200N, 24/230V, bílý-černý-šedý
C20 okenní pohon 24Vdc / 230Vac, výsuv 240 nebo 360 mm, 200N, vyber bílý / šedý / černý
Okenní řetězový pohon C20 s tlačnou silou 200 N, výsuvem 240 nebo 360 mm a napájením 24 VDC nebo 230 VAC, volitelná barva bílá / černá/ šedá.
Vše, co byste o pohonu měli vědět:
- Stavitelný výsuv 24 a 36 cm se silou 200 N
- Konzola pro rychlou montáž na rám okna
- Snadná montáž a kompaktní tvar, který nezasahuje do interiéru
- Napájecí kabel je k pohonu připojen konektorem
- Automatické odpojení při přetížení
- Dvojitá el. izolace (u verze 230 V)
- Možná paralelní montáž více pohonů
- Možnost synchronizované montáže dvou pohonů na jednom okně (s jednotkou AL2/SW)
- IP30
Nevýhody pohonu
- Pohon není určen do vlhkého prostředí

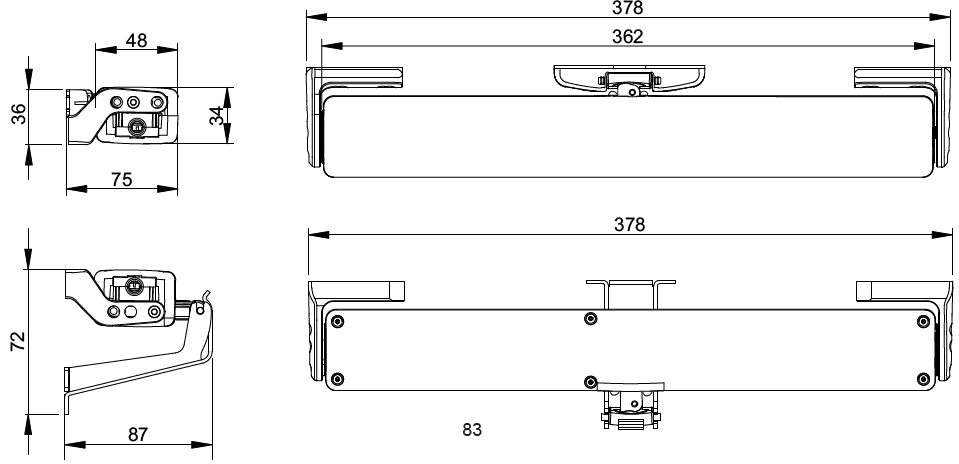

Rozměry pohonu
Popis pohonu
Pohon C20 a jeho skromné rozměry spolu s opravdu tichým provozem si vás určitě získají. Volbou správné barvy získáte pro své automatizované okno estetický a plně funkční prvek.
- Barvy pohonu je možné volit mezi černou, šedou nebo oblíbenou bílou. Stejnou barvu pohonu budou mít i montážní konzolky. Barvy přívodního kabelu pro šedé a černé pohony jsou černé a bílé pro bílé pohony.
- Pohon je vsazen do pevné vkusně zpracované plastové skříně. Odolný řetěz z antikorozní oceli vyúsťuje v centrální části pohonu (mezinárodní patent) a unese zátěž 200 N, což představuje u střešního okna váhu cca 40 Kg, u svislé ho okna váhu cca 60 Kg.
- Stavitelné montážní konzoly jsou vhodné pro všechny typy oken a dovolují pohonu naklápění dle jeho potřeb.
- Koncové spínače jsou řešeny elektronicky
- Funkce automatického odpojení při přetížení je dokonce tak citlivá, že zapomenutým prstům mezi rámem a výplní neublíží.
- Elektrické části pohonu u verze s napájením 230 V jsou kryty dvojitou izolací.
- Napájecí kabel je k pohonu připojen konektorem.
- Krytí pohonu IP30 umožňuje montáž běžném prostředí bez trvalé vlhkosti.
- Napájení je možno zvolit 230 V/50 Hz nebo 24 Vdc. Napětí 24 V je používáno tam, kde je zapotřebí bezpečného napětí nebo je použit záložní 24 V zdroj.
- Zařízení splňuje standardizované normy EEC 89/336 a EEC 73/23 a příslušné dodatky
Obsah balení
1 Ks pohonu C20
1 Ks standartní sada držáků pohonu a okenních příchytek
Technické parametry
| C20/230 V | C20/24 V | |
|---|---|---|
| Napájecí napětí | 230 V – 50 Hz | 24 V ⎓ |
| Odebíraný proud | 0,12 A | 0,43 A |
| Odebíraný výkon při zatížení | 25 W | 9 W |
| Tlačná síla | 300 N | 300 N |
| Tažná síla | 200 N | 200 N |
| Rychlost posuvu naprázdno | 8 mm/s | 7,5 mm/s |
| Doba zdvihu naprázdno (360 mm) | 46 s | 48 s |
| Délka pracovního zdvihu (mm) (1) | 240 | 360 |
| Minimální výška rámu okna (mm) (2) – horní zavěšení | 250 | 360 |
| Minimální výška rámu okna (mm) (2) – spodní zavěšení | 500 | 900 |
| Minimální výška rámu okna (mm) (2) – kopule | 300 | 400 |
| Koncový spínač | Elektronický pro otevírání – ampérometrickým snímáním při zavírání | Elektronický pro otevírání – ampérometrickým snímáním při zavírání |
| Ochrana proti úrazu elektrickým proudem | Třída II | Třída III |
| Typ provozu S₂ (3) | 4 min | 4 min |
| Provozní teplota | −5 °C až +50 °C | −5 °C až +50 °C |
| Stupeň krytí elektrických zařízení | IP 30 | IP 30 |
| Nastavení připojení k rámu okna | NE | NE |
| Paralelní elektrické zapojení více pohonů na stejném okně | NE | NE |
| Paralelní elektrické zapojení více pohonů na různých oknech | Ano(viz schéma zapojení) | Ano(viz schéma zapojení) |
| Hmotnost pohonu s konzolami | 0,97 kg | 0,97 kg |
| Hrubá hmotnost | 1,15 kg | 1,15 kg |
Poznámky z tabulky:
(1) Tolerance přesnosti sepnutí koncového spínače při vysunutí: ±2 cm.
(2) Vzdálenost pohonu od závěsu otevírání okna.
(3) Provoz s omezenou dobou chodu podle EN 60034.
